LA7688解碼維修資料
   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

1  伴中入AV切換SECAM切換 3.4/2.2(AV/TV)
2  RF AGC      2.5
3  APC1濾波器      3.8
4  音頻濾波        3
5  壓控振蕩        7
6  壓控振蕩        7    <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

7  AFT輸出         3.3
8  全電視信號出    3.4
9  S-VHS開關       3.6
10 內部視頻入      3.7
11 對比控制        1.9-4.4
12 外部音頻入      3.4
13 銳度控制.S-VHS色入 1.6
14 外部視頻入      3.5    <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

15 地              0
16 視頻出          3.3
17 色度控制.消色   0.9-3
18 N制色調.P/N切換 0/2.6
19 亮度控制        1.6-4
20 場輸出          4.3
21 50/60識別出     1/3.6
22 行AFC1濾波      4.6
23 503K晶體        4.1
24 行電源          7
25 行輸出          0.9
26 行逆入.沙堡出   1.3
27 電臺識別出      4.7/1.2
28 字符消隱        0.2
29 外部B入         0.1
30 外部G入         0.1
31 外部R入         0.1
32 黑電平濾波      3
33 B出             2.3
34 G出             2.3    <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

35 R出             2.3
36 延時B-Y入       2
37 延時R-Y入       2
38 B-Y出           4
39 R-Y出           4
40 電源            7.7
41 外接3.58晶體    1.4/3.6
42 外接4.43晶體    3.8/1.4
43 APC濾波         4
44 RF AGC濾波      3.2
45 電源            7.7
46 IF AGC濾波      3.7
47 中頻入          3.8
48 中頻入          3.8
49 中頻地          0
50 RF AGC出        7
51 音頻出          3.8
52 去加重          3.8         <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

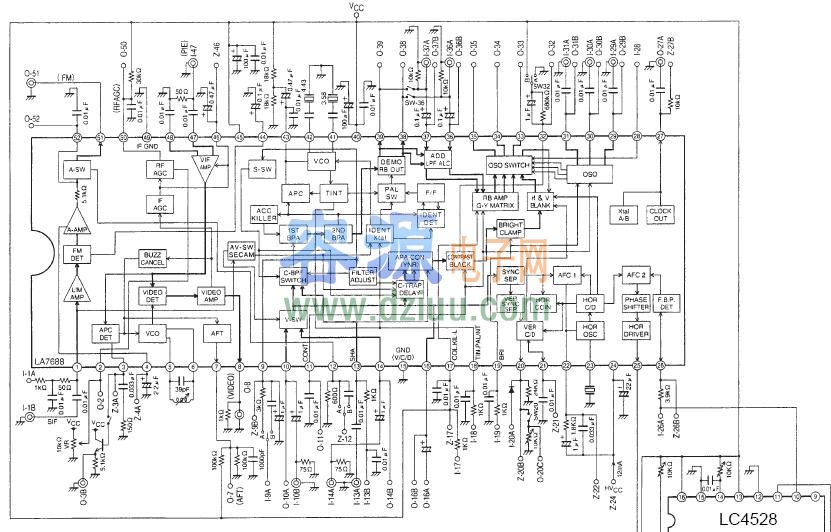

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

關鍵測試點與維修實例     <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

  1．關鍵測試點
  首先應測試中頻電路、視頻／色度及掃描電路的電源45、40、24腳電壓值。各部分電路的關鍵測試點如下：     <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

    (1)中頻部分
    (A)50腳(RF AGC)：該腳電壓隨輸入LA7688N的中頻信號強弱而變化。當輸入信號最弱時50腳電壓最高，為7．0V。當

輸入信號達到幅度時，50腳電壓開始下降。輸入信號越強，50腳電壓越低。其電壓變化范圍是1～7．0V。在畫面

上不出現雪花噪粒子的下，50腳電壓應小于6V，即RF AGC已起控。若接收較強信號而50腳電壓仍較高，表明公共通道    <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

(如高頻頭、預中放、SAWF等)存在故障，使其增益下降。
    (B)②腳(RF AGC：)：②腳外電位器RPl91用來調節RF AGC起控點。該腳正常值為2．5V左右。若②腳外元件故障

或不當，使RF AGC起控太早，就會造成高放增益太小，收弱信號時畫面雪花噪粒子嚴重。若RF AGC起控太晚，則接收    <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

強信號時圖象上部扭曲或整幅圖象不穩。
    (c)46腳(IF AGc)：當輸入的圖象中放信號最小時，46腳電壓最低，中放增益最高。隨著信號的增強，46腳電壓

增大，從而使圖象中放增益減小。其電壓變化范圍是3～6V。若接收的信號較強，但46腳電壓較低，表明圖象中放前    <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

級電路有故障，或46腳外圍元件有故障。
    (D)⑦腳(AFT)：該腳AFT電壓在康佳D型彩電并不送到高頻頭，只是送到MPU，調諧判決，并通過MPU輸出的調諧電

壓去控制高頻頭本振頻率，使高頻頭輸出38MHz中頻信號。該腳電壓在選臺調諧或切換頻道時在2～7．8V變化，在正

常收看時為3．3V左右。如⑦腳外圍元件故障，導致AFT電壓異常，則高頻頭輸出信號偏離38MHz，將造成圖象、伴音不正

常。
    (E)51腳(音頻信號輸出端)：當發生無伴音的故障時，萬用表電阻擋作干擾信號源輸入該腳，聽揚聲器有無聲音

，來判斷故障在LA7688N 51腳之前還是其后。    <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。


    (F)①腳(第二伴音中頻輸入及AV／TV切換控制腳，它還兼作SECAM制式切換控制腳)：如LA7688N本身故障或外圍

元件故障引起①腳電壓異常，則因解碼電路制式錯誤，產生彩色故障，或因AV／TV切換錯誤而引起無圖象故障。
    (2)視頻／色度信號部分
    (A)⑩腳(彩色全電視信號輸入腳)：當發生圖象故障時，用萬用表電阻擋在該腳輸入干擾信號，若畫面有強烈明暗變

化，表明⑩腳之后電路正常，故障在⑩腳之前(LA7688N中頻部分或前面的公共通道、視頻通道)；反之，則表明故障在⑩    <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

腳之后(LA7688N解碼部分、LC89950等)。
    (B)18腳(PAL／NTSC切換)：18腳為0V時LA7688N解碼電路工作在PAL制，18腳為2．6V時工作在NTSC制。若LA7688N或18

腳外圍元件故障引起18腳電壓異常，因解碼電路制式錯誤將發生彩色故障。
    (C)⑨腳(s—VHs開關)：⑨腳在TV模式時正常電壓為3．6V。若⑨腳電壓因元件故障降到2V以下，則LA7688N內的色度

開關將接通s—VHS的色度信號輸入腳13腳，導致TV彩色全電視信號不能進入色度帶通濾波器，造成無彩色故障。
   （D)43腳(色副載波APC)：電壓正常值為4．OV，當43腳外圍RC元件有故障時，壓控振蕩器振蕩頻率不能與色同步信號

同步，產生彩色故障。     <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

    (E)41、42腳(外接晶體引腳)：當4．43MHz振蕩器工作時41腳電壓正常值為1．4V，42腳為3．8V；當3．58MHz振蕩器

工作時42腳為1．4v，41腳為3．6V。晶體發生開路故障時，兩腳直流電壓不變；晶體發生短路故障時，引腳電壓變化。
    (F)38、39腳(B—Y、R—Y輸出腳)：輸入標準彩條信號解調后38、39腳有正常B—Y、R—Y輸出時其直流電壓為4V左右

。如38、39腳無色差信號輸出時其直流電壓顯著下降。
    (G)33～35腳(B、G、R輸出腳)：有信號輸出時直流電壓約為2～3V，無信號輸出時約為2V。若其中某一腳電壓過高或

過低將造成缺色或偏色故障。
   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

  (3)掃描部分
  (A)26腳(行逆程脈沖輸入，沙堡脈沖輸出)：沙堡脈沖是由行逆程脈沖與色同步選通脈沖疊加所形成。該腳電壓正常值

為1．3V。若該腳電壓異常，是色同步選通脈沖不正常，不能從色信號中正確分離出色同步信號，將造成彩色故障；

也是行逆程脈沖未送到該腳，將造成行中心偏移故障。
    (B)27腳(電臺識別信號輸出，3．58／4．43MHz晶體選擇)：正常收看時27腳為4．7V，若27腳因故障而變成低電位，

MPU將誤判為無電視信號，康佳D型彩電在此種顯示藍屏。27腳外接V351導通時，LA7688N色副載波振蕩器工作在4．    <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

43MHz，反之工作在3．58MHz。當發生彩色故障時應檢查V351導通、截止是否正確。
    (c)20腳(場激勵輸出腳)：正常電壓為4．3V，無場頻脈沖輸出時為0v。
    (D)22腳(行AFCl濾波)：正常電壓為4．6v。當該腳電壓異常時將發生行不同步故障。
    2．故障實例
    LA7688質量可靠，比TA8759等故障率少得多。康佳D型機因各種元器件損壞而產生的故障中，LA7688占的比例小于1％

。下面列舉LA7688外圍元件損壞所產生的故障實例。通常的檢測方法是，先根據故障現象判斷故障大致部位，然

后檢測LA7688相關引腳的直流電壓，對直流電壓不正常的引腳再測量其對地正、反向電阻、并檢查其外圍元件。如外圍元

件無故障，則試換LA7688。
    [例1]康佳T2519D機，開機無光柵、無伴音、電源指示燈亮。關機時屏幕中央有亮點閃現。
    分析檢修：關機時有亮點出現，表明行輸出電路已工作，開關電源和行掃描電路正常。根據無光柵、無伴音判斷為公    <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

共視頻及色度通道故障。測LA7688N 45腳(中頻部分電源)電壓為0v，40腳(視頻／色度部分電源)為1．7V。發現45腳外接

濾波電容c169短路。該故障是LA7688N中頻部分無供電造成無伴音、無圖象；視頻／色度部分電壓過低，使33～35腳R

、G、B輸出 腳電壓過低，造成無光柵。
    [例2]康佳T2530D機，開機無圖像、無伴音，滿屏藍光柵。用遙控器取消藍屏功能，圖象出現幾秒鐘，馬上扭曲消失

，且伴音有雜音。
    分析檢修：因取消藍屏后圖象扭衄消失，且伴音有雜音；判斷為分共通道AFT故障。測LA7688N ⑦腳電壓為7．6V(正

常為3．3V)，轉換頻道時始終為7．6V不變(正常為2～7．8V間變化)。發現⑦腳接外濾波電容C177漏電，導致AFT電壓始終    <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

為不變的7．6V，使高頻頭本振頻率不能自動。本振頻率的漂移使高頻頭信號偏離38MHz，偏離較少時出現同步頭被壓

縮，圖象扭曲、伴音音雜；偏離較多時，圖象消失。
    [例3]康佳T2530D機，開機無圖象、無伴音、滿屏藍光柵。用遙控器取消藍屏功能后，無圖象、滿屏濃密雪花噪粒子

。
    分析檢修：圖象伴音均不正常，判斷故障在公共通道。測③腳(鎖相環低通濾波)電壓為0．4V(正常值3．8V)，⑧腳(

復合視頻、伴音第二中頻信號輸出腳)電壓為4．2V(正常值3．4V)。測量③腳正反向?qū)Φ仉娮柚稻�不�?k(正常值16.8k，

14．8k)。發現③腳外接濾波電容C175漏電。C175漏電，導致鎖相環壓控振蕩器產生的開關信號頻率不能與38MHz中頻

信號同步，使視頻同步檢波器不能正常工作，因而造成無圖象、無伴音；高頻、中頻放大無故障，滿屏呈現濃密

雪花噪粒子。
    [例4]康佳T2530D機，開機無圖象，無伴音，先有稀疏且較大雪花噪粒子的暗光柵，然后轉變成藍屏。用遙控器取消

藍屏功能后，出現不同步的圖象信號，雪花噪粒子稀疏且較大。
    分析檢修：判斷故障在公共通道，因雪花噪粒子稀疏，初步判斷為中放電路故障。測46腳(IF AGC)電壓接近0V(正常

值為3～6V)，50腳電壓為3．6V，發現46腳外接濾波電容C100已短路。本例因C100短路使IF AGC電路不正常，造成中放、    <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

高放增益均下降，有稀疏雪花噪粒子的不同步圖象。
    [例5]康佳T5428D彩電，接收PAL制電視信號時有暗淡圖象、無彩色，圖象顏色偏黃。伴音正常。
    分析檢修：測LA7688N中頻、視頻／色度部分各相關腳電壓，除①腳外均正常。①腳電壓為0V(TV信號PAL／NTSC制正

常值為2．2V)，檢查①腳外部元件均正常。更換LA7688N后故障排除。該故障是LA7688N內部短路，使①腳電壓為0V，因而

使LA7688N的解碼電路工作在SECAM模式，接收PAL制信號時圖象暗淡、無彩色、偏黃。
    [例6]康佳T2530D彩電，有時開機圖象伴音正常，但不到5分鐘，伴音消失。有時開機只有圖象無伴音。
    分析檢修：用萬用表電阻擋從LA7688N 51腳輸入干擾信號，揚聲器有干擾聲，表明故障在LA7688N伴音電路。測量④

腳電壓為0．46V(正常值3．0V)，測對地正反向電阻只有l(wèi)k左右(正常值17．9k、15．1k)。發現④腳外接音頻濾波電容

C176漏電，導致音頻增益下降，51腳無音頻信號輸出。
    [例7]康佳T2530D彩電，有伴音，有黑白圖象，將色飽和度調至最大時仍無彩色。
    分析檢修：測量LA7688N視頻／色度電路各腳電壓，⑨腳電壓為0．5v(正常值3．6V)，17腳(色飽和度控制與消色器輸

出)電壓為0．3v(正常值0．9～3．0V)。判斷因⑨腳電壓低于2v，使LA7688N色度通道工作在S-VHS模式，TV色度信號通路

中斷，使消色器工作，圖象無彩色。消色器工作，17腳輸出低電位。檢查⑨腳外接電容，發現C190嚴重漏電。
    [例8]康佳T5428D彩電，伴音正常，有圖象，無論是TV、AV信號，色飽和度調至最大時彩色都淡。
    分析檢修：測量LA7688N視頻／色度電路各腳電壓，38、39腳(B Y、R—Y輸出腳)只有2V(SE常值為4V)。檢查LA7688N     <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

38、39腳外圍元件無故障。試更換LA7688N，故障排除。本例故障是LA7688N損壞，無色差信號輸出。
    [例9]康佳T2530D彩電，伴音正常，有圖象，色飽和度調至最大時仍無彩色。
    分析檢修：測量LA7688N 17腳(色飽和度控制與消色器輸出)電壓為0．3v(正常值0．9～3．OV)，43腳(色副載波APC)

電壓為2v(正常值4．0V)，43腳正反向電阻值均不足lk常值為17．2k，14．9k)。判斷為43腳APC濾波電路故障，導致色副

載波振蕩器頻率不能與色同步信號同步，消色器工作，17腳輸出低電位，造成無彩色故障。檢查43腳外圍元件，發現c342

損壞。
    [例10]康佳T2530D彩電，接收PAL制信號時伴音正常，有圖象，色飽和度調至最大時仍無彩色。
    分析檢修：測量LA7688N 17腳電壓為0．3V(正常值0．9～3．0V)，42腳電壓為3．4V(正常值3．8V)，42腳對地正反向

電阻不足5k(正常值為17．2k，15．1k)。更換42腳外接晶體z342(4．43MHz)，故障排除。本例是晶體損壞，使色副載波振

蕩器頻率偏移，消色器工作，造成無彩色。有些，如晶體振裂、引線脫焊等晶體開路故障，LA7688N 42腳直流電壓并

無變化。可輸入色副載波為3．58MHz的電視信號，如彩色正常，而輸入PAL4．43MHz信號無彩色，則為z342晶體

開路。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
