PW2052 DC-DC降壓調節器電路圖
PW2052是一種高效率、高頻同步DC-DC降壓調節器。100%的人占空比特性提供低壓差操作，延長便攜式系統的電池壽命。內部同步開關提高了效率，
PW2052是一種高效率、高頻同步DC-DC降壓調節器。100%的人占空比特性提供低壓差操作，延長便攜式系統的電池壽命。內部同步開關提高了效率，消除了對外部肖特基的需要二極管。在關機模式下，輸入電源電流小于1µA。限流保護和片上熱關機功能可防止過載或環境溫度。
特征
- 內部開關低RDS（ON）（頂部/底部）：180/100mΩ
- 2.5V~5.5V輸入電壓范圍
- 2A輸出電流
- 1MHz開關頻率使
- 外部部件
- 內部軟啟動限制涌流
- 內部補償功能
- 100%退出運行
- 符合RoHS標準且無鹵素
- SOT-23-5包
- 機頂盒
- 液晶電視
- 平板電腦
- 便攜式設備

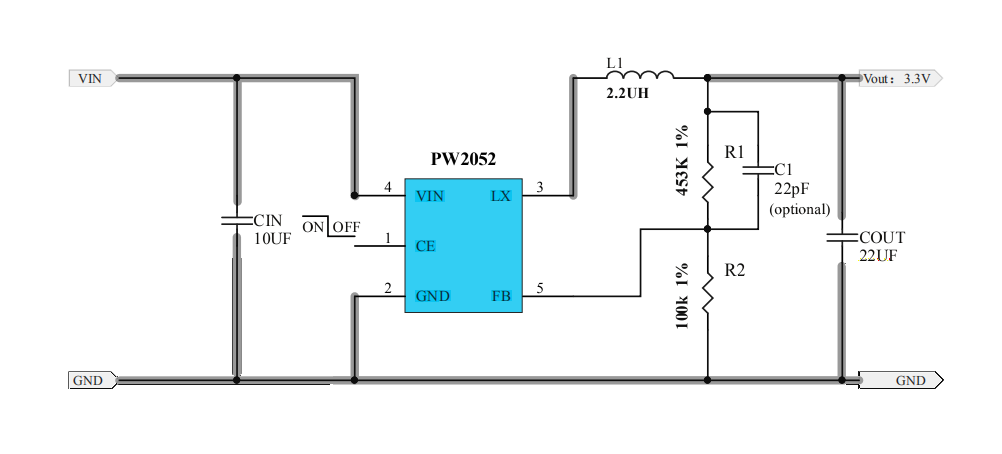

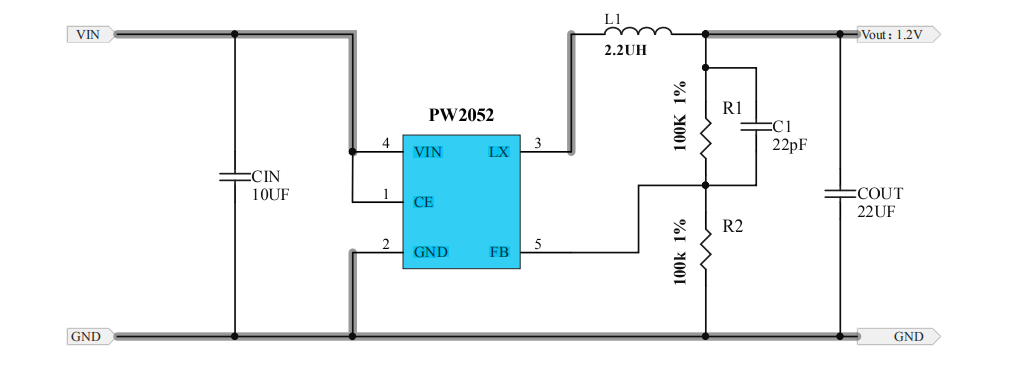

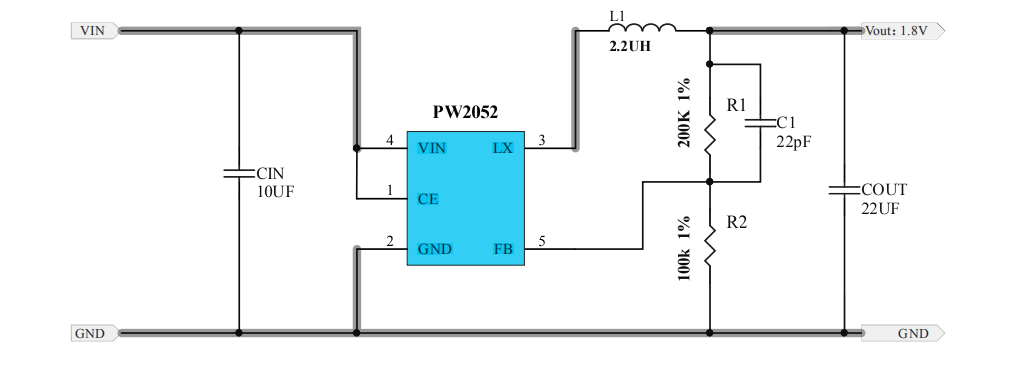

典型應用電路
非常感謝用戶kuakewei 的投稿！
