引言

在快充技術持續迭代升級的過程中，充電從小功率向中大功率的轉變是最為明顯的。支持的快充功率從最初的7.5W，已經向最高240W邁進。PD3.1協議的推出，進一步助力快充加速走向中大功率。新增三種固定電壓檔：28V（100-140W）、36V（140-180W）和48V（180-240W）分別對應6節電池、8節電池和10節電池的充電應用。

多節鋰電在電子產品中應用非常普及，如戶外電源、電動工具、筋膜槍、充氣泵、大功率充電寶等。這類電子產品一般標配一個專用的充電適配器，不同類型電子產品的充電器無法通用。USB PD 3.1將推動其從傳統適配器充電向PD快充的迭代，且有利于簡化充電電路設計，降低總體成本減少電子垃圾并改善充電體驗。

深圳市永阜康科技有限公司現在順勢推廣一顆支持PD3.1/QC3.0等主流快充協議、3-8節升降壓型140W鋰電充放電管理SOC-M12269。 該芯片是一款面向3-8串電芯大功率移動電源應用的專用SOC，集成了同步升降壓電壓變換器、電池充放電管理模塊、顯示模塊、電量計算模塊，提供最大140W輸入/輸出功率，支持 PD3.1、QC3.0、AFC、FCP、 SCP、BC1.2 DCP 等主流快充協議，并提供過壓/欠壓、過充/過放、過溫等完備的保護功能。封裝形式采用QFN-48（6.0×6.0mm，0.5mm pitch）。配合簡單的外圍電路，即可組成大功率單路多口（C+A+A）移動電源管理方案。

產品特點
充放電管理

高效Buck-Boost轉換器（開關頻率：最大 1MHz）

最大輸入/輸出功率140W，最高充放電效率98%

電芯規格：4.2V/4.25V/4.3V/4.4V/4.45V鋰電池及磷酸鐵鋰電池

電芯串?dāng)?shù)：3~8 串

支持充電電流自適應，最大充電電流 5A

放電電壓精度：10mV，充電電流精度：5mA

支持線損補償功能

支持USB-C口、USB-B口和USB-A口快充

快充協議

PD3.1 / AVS、PD3.0 / PPS、PD2.0

QC3.0、QC2.0

AFC、FCP、SCP

APPLE 2.4A

BC1.2 DCP

高度集成

內置環路補償電路

內置16-bit高精度ADC

內置USB Type-C接口

集成LED電量顯示和快充指示

安全保護機制

48V 管腳耐壓，支持軟起動功能

過壓/欠壓、過充/過放、過流、過溫、短路保護

M12269應用信息

1.  M12269腳位圖

2.M12269管腳說明

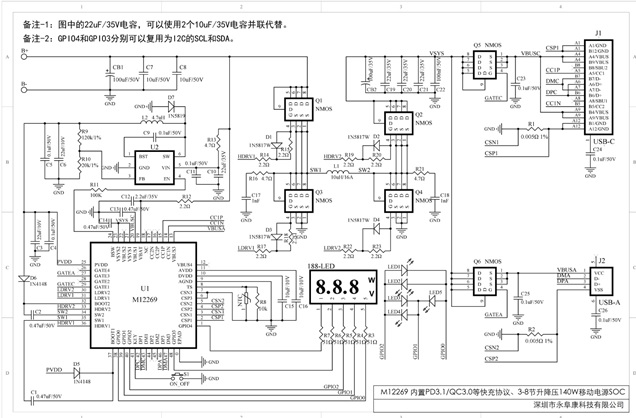

3.M12269 DEMO板原理圖

4.M12269 DEM板PCB頂層設計圖

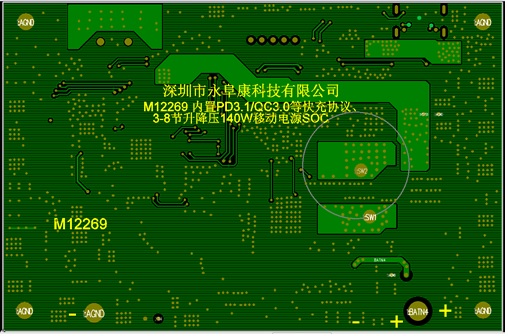

5.M12269 DEMO板PCB底層設計圖

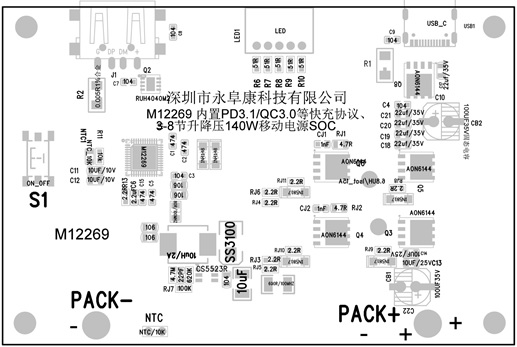

6.M12269 DEMO板貼片圖

7.M12269 DEMO板物料清單

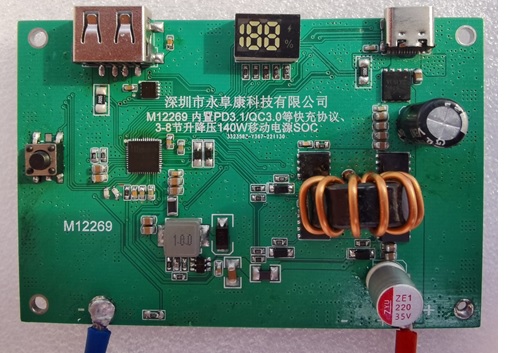

8.M12269 DEMO板實物圖
