tda7293發燒功放圖紙:TDA7293是ST（SGS－THOMSON）公司出品的一款大功率高電壓DMOS高保真功放IC，額定輸出功率為100W，最大工作電壓為120V。它是一個整體集成電路Multiwatt15封裝,作為音像類AB,放大器在高保真領域應用非常高工作電壓

　　LM4832是單片集成電路，提供立體聲音頻功率放大器、音調（高音和低音）和音量控制，能夠輸出250mW功率帶動8Ω負載，或輸出90mW功率帶動32Ω負載，總諧波失真及噪聲（THD N）低于1.0%。LM4832有兩個輸入話筒前置

　　如圖所示，為0.5W單聲道OTL放大電路�！　�IC采用了OTL音頻功放集成電路AN7112.AN7112為單列9腳式封裝，②腳為音頻信號輸入端，⑥腳為功率信號輸出端，閉環電壓增益為50dB,滿功率輸出時輸入信號Ui=6mV,采用+6V單

　　下面是采用松下功放芯片AN7117功放應用電路圖。　　功放參數如下：　　功作電壓：直流3V-9V　　輸出功率：0.77W　　負載：4 Ohm　　TDH=10%　　增益：50dB :

　　下面是采用AN7117功放應用電路圖。　　功放參數如下：　　功作電壓：直流2V-9V　　輸出功率：0.65W　　負載：4 Ohm　　TDH=10%　　增益：39.5dB :

　　本功率放大器采用集成電路TA8250做立體聲放大，AN7147做重低音炮放大。具有噪聲低、靈敏度高、輸出功率大，有過熱過載自動保護等功能。

　　在自制功放電路時，最頭痛的問題莫過于差分電路的晶體管配對和調零漂，一個不小心還把功放管給沖了……現在好了可以試一試TDA7250�！　�TDA7250為SGS-THOMSON公司出品的一款功放驅動IC，它的特性如下；外圍電路

本電路應用AD811與BUF634P結成功放電路；通過電路圖可以看到是正負15V供電，效果很好。功率放大器，簡稱“功放”。很多情況下主機的額定輸出功率不能勝任帶動整個音響系統的任務，這時就要在主機和播放設備之間加裝功率放大器來補充所需的功率缺口。。

　　LM4766是美國NS公司推出的雙聲道大功率放大集成電路， 每個聲道在8Ω的負載上可以輸出40W平均功率，而且失真小于0.1%，在國半公司的產品系列中，LM4766被歸入“序曲（overture）”系列，屬于最高端的單片雙聲道

　　OTL電路為單端推挽式無輸出變壓器功率放大電路。通常采用電源供電，從兩組串聯的輸出中點通過電容耦合輸出信號。OTL電路不再用輸出變壓器，而采用輸出電容與負載連接的互補對稱功率放大電路，使電路輕便、適于電

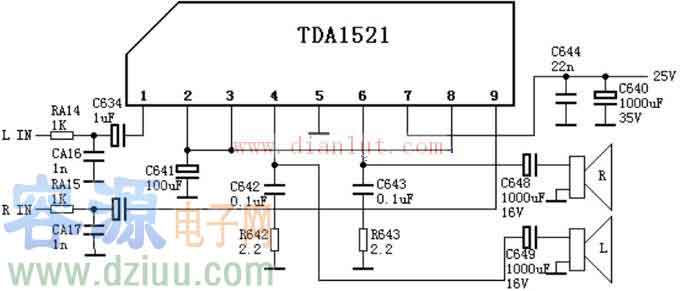

很多朋友在問TDA1521音質怎么樣，也有人問TDA1521的主要參數是什么，筆者為大家收集一些關于TDA1521一些資料，希望對制作功放電路的朋友有幫助。下面主要介紹TDA1521功放電路圖及TDA1521引腳功能電壓和一些參數。

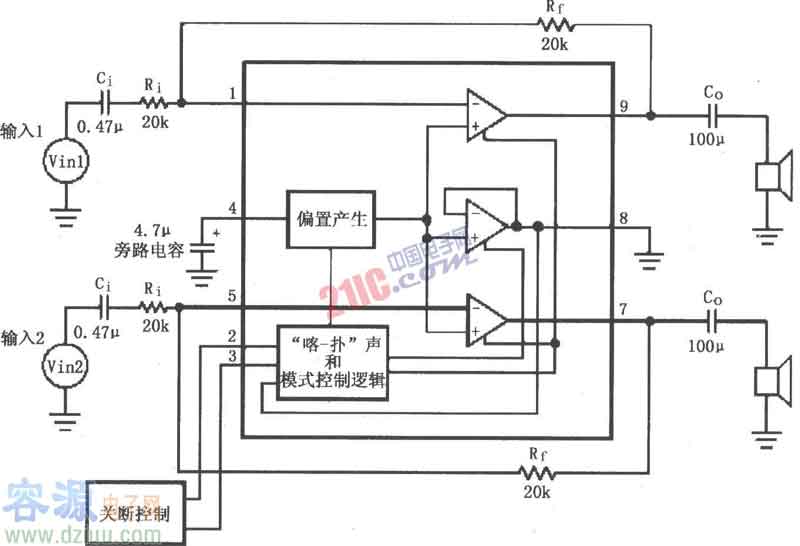

由LM4911構成的雙聲道放大電路　　如圖為由LM4911構成的雙聲道放大電路。LM4911用于雙聲道放大器應用電路左、右聲道音頻信號分別輸入LM4911(MSOP封裝)的1、5腳，經過內部放大器放大后分別經9、7、8腳輸出，經過耦合

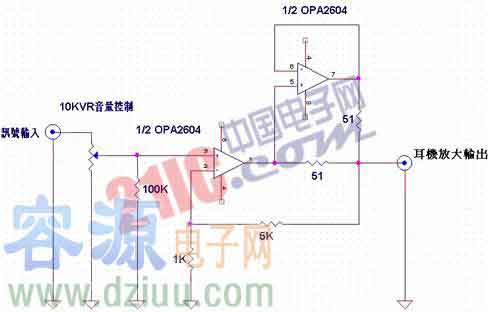

　　在國外網站上用OP234 或OP2134（雙運放）來做耳機放大器比較流行，因為該運放在低電壓工作時的性能不錯，這樣可以方便用電池來供電。做成便攜式的耳機放大器。 :

　　CS3511是立體聲10W高效D類音頻功率放大器，不需要散熱器。CS3511集成了過流，過壓和超溫保護以及誤差報告。　　系統級動態范圍為99dB，5W輸出時的THD+N為0.025%,通路間隔離為-104dB，單電源9-12V工作，主要用于

ne5532前置放大電路圖：筆者帶領學生用LM3886制作了一款功放電路，在用學校DVD機試聽時，總感到聲音效果不如人意，響度也達不到標稱功率效果。雖經多次調整電路參數（包括提升了電源電壓），但收效甚微。后來看到有關刊物介紹LM3886放

tda2030a經典電路:


tda2030a在功放電路中應用非常廣泛，大部份功放電路都是應用tda2030a集成電路作為主要功放推動電路，tda2030a經典電路具有體積小、輸出功率大、失

一、電路說明Q1是激勵放大管，它給功率放大輸出級以足夠的推動信號；R1、RP2是Q1的偏置電阻(用來調節基極偏置電流，使晶體管有一個適合的工作點)；R3、D1、RP3串聯在Q1集電極電路上，為Q3提供偏置，使其靜態時處于微

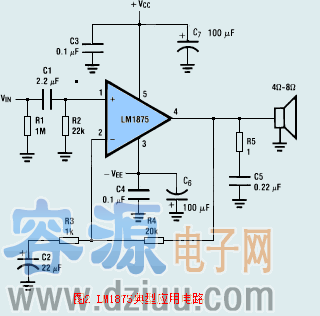

　　LM1875功率較TDA2030及TDA2009都為大,電壓范圍為16~60V.不失真功率為20W(THD=0.08%),THD=1%時,功率可達40W(人耳對THD<10%一下的失真沒什么明顯的感覺),保護功能完善.筆者是一個不錯的選擇.　　其接法同TDA2030相

　　LM4780有"蜈蚣腳"IC之稱!號稱2*LM3886。兩塊LM4780并聯輸出功放電路　　有兩塊LM4780時，可以考慮做并聯功放：　　可以試試將同一塊板子（不是IC）輸出、輸入并聯�！　〔贿^如果你并聯的話，板上那四只決定放大

tad2030功放電路圖具有體積小、輸出功率大、失真小等特點，并具有內部保護電路。廣泛應用于汽車立體聲收錄音機、中功率音響設備，TDA2030A音頻功放電路，常采用V型5腳單列直插式塑料封裝結構。不同公司生產的內部電路略有差異但可以互換，

　　這個放大器使用雙20V電壓電源,提供15W的不失真功率在8歐姆負載的時候。Q1 經營在共同的放射器, 輸入信號通過對偏壓管子包括Q8, Q9 、D6 、D13 和D14 。Q8 和Q9 提供恒流偏壓, 產品階段減到最小由分離darlington

　　此功法電路可謂一裝即成，特別適合初學者制作。這款功放一聲道只需17個零件，卻收到了意想不到的效果，還音效果真實，頻響平直，解析力高，且功率可以達到50W�！　【唧w電路如圖(只畫出一聲道)，全機用1/2W電阻
