太陽能控制器電路圖

12V太陽能電源控制器的制作 <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》

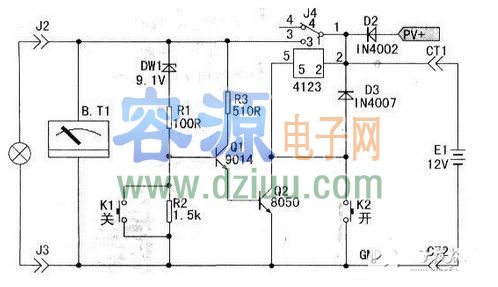

電路是由蓄電池、控制器、用電器及充電部分組成。其中：穩壓二極管DWl、電阻R1、R2組成欠電壓檢測電路，三極管Q1、Q2及電阻R3和繼電器組成欠電壓自動斷電控制、執行電路。K1、K2分別為手動“關”、“開”機按鈕開關，PV+是太陽能電池板充電輸入正極接線端。負載最好用直流1 2V電子節能燈。 <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》

工作原理： <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》

當用電時。按動按鈕開關K2，繼電器線圈得電吸合；繼電器觸點（1）和觸點（3）閉合接通，蓄電池的正電壓從觸點（1）流過觸點（3）；電路得電工作。當蓄電池電壓高于10.8V時穩壓二極管D1被擊穿導通，三極管Q1、Q2正偏導通，繼電器維持自保導通，即使松開按鈕K2，電路依然處于正常工作。當關閉電源時，用手按動關斷按鈕K1，Q1基極b接地，Q1、Q2同步截止，繼電器斷開，關機斷電。當蓄電池的放電電壓低于10.8V時。
