太陽能熱水器是一種將太陽的光能轉化成為熱能的一種裝置。陽光在穿過太陽能吸熱管的第一層玻璃照射到第二層的黑色吸熱層上，它就能將太陽光能中的熱量進行吸收。第一層和第二層的玻璃是真空隔熱的，它的傳熱速度將會大幅度的減少，被吸收的絕大部分熱量就只能傳送到玻璃管中的水中，實現了對水的加熱。加熱之后的水會沿著玻璃管的受熱面往上進入到保溫儲水桶中，桶內的溫度較低的水就會沿著玻璃管的背光面進入到玻璃管中進行補充，循環往復，使得保溫同桶中的水不斷進行加熱。    <<版權聲明：本文由容源電子網（www.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

太陽能熱水器組成
上面我們了解過了太陽能熱水器工作原理之后，小編再來介紹一下太陽能熱水器它的組成部件有哪些。太陽能也是由多個部件所組成的電器產品，其中集熱器、保溫水箱、支架等都是太陽能的主要部件之一。    <<版權聲明：本文由容源電子網（www.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

集熱器：集熱器是系統中的集熱元件，它的功能相當于是電熱水管中的電熱管。太陽能集熱器主要的是太陽的輻射熱量，在進行工作時它的加熱時間只能是在太陽照射度達到值的時候才能進行。    <<版權聲明：本文由容源電子網（www.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

保溫水箱：保溫水箱一種存儲熱水的容器，通過集熱管采集到的熱水要使用保溫的水箱進行儲存，防止熱水熱量的損失。在太陽能熱水器中它的容量是指熱水器中可以使用到的水容量，但是卻不真空管中的容量。在保溫水箱中它的內膽是水箱的重要組成部分，內膽用材的強度和抗腐蝕性是非常重要的，如今較好的保溫方式聚氨脂整體發泡工藝進行保溫。

支架：支架是支撐熱水器和保溫水箱的一個架子，太陽能熱水器使用的支架保證其結構的牢固，穩定器也要高，通常下太陽能熱水器它的支架使用都是不銹鋼材質制作。

控制部件：太陽能要進行運行，它的控制系統是不能少的，通常太陽能熱水器中它的控制器都是自動上水、水滿是斷水并且顯示出水溫和水位，帶有輔助電熱的太陽能熱水器還具有漏電保護，防干燒的功能。

下面跟小編一起來看看太陽能熱水器電路圖。

太陽能熱水器電路圖（一）

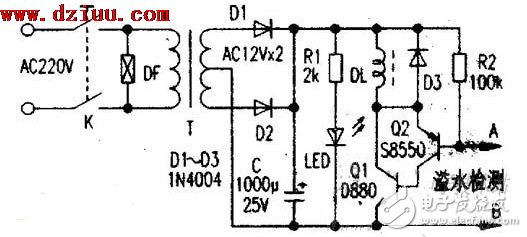

太陽能熱水器上水自控電路圖

太陽能熱水器籮為人工上水，防溢，有人守候，甚為麻煩。設計的自控電路，用電視機交流關機開關作核心元件，結構簡單、便于制作，成本低廉、安全可靠。原理見圖。圖中DF為全自動洗衣機進水電磁閥，線圈DL與K是彩色電視機的交流電源開關。變壓器T與Dl、D2、C組成全波整流電路為控制電路提供電源。Q1、Q2組成復合管，既提高了功率，又了放大倍數。A、B兩端接雙芯線用作電極，雙芯線由溢水管伸入水箱的溢水口附近。上水時，按一下自鎖開關K，0F即通電上水．上水指示燈LED點亮，Q1、Q2均截止。當有水溢出時，A點經水接B點，Q1、Q2導通‘，K中的線圈DL通電，K解鎖復位，整個電路自動斷電，上水結束。這就避免了人工守候的麻煩。進水電磁閥與原上水閥并接，以便停電時手動上水。

 溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。

太陽能熱水器電路圖（二）

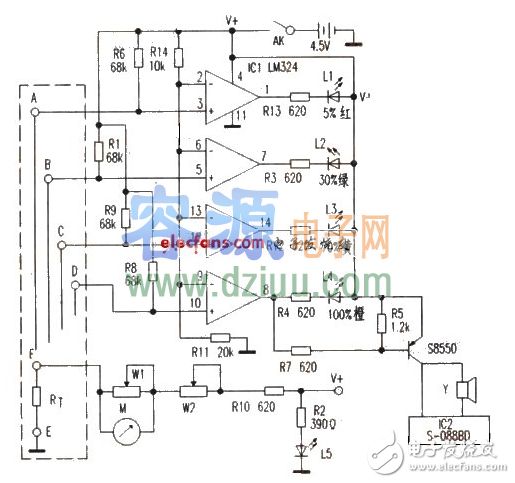

如圖為WTC-AI太陽能熱水器電路圖。該太陽能熱水器的控制、顯示電路采用三節5號電池供電。電路由水位檢測及報警電路、水溫檢測電路組成。當水位檢測一體化探頭置于室外容器中，接通開關AK時若水箱中無水，的水位指示燈均不亮（即L1～L4發光二極管均熄滅）。當水位上升至A點時，③腳和公共點E（電池負極）通過水阻相連。③腳電位被拉低，則①腳翻轉為低電位，L1（紅燈）亮，指示水位已上升至整個水箱的5％；繼續加水，當水位依次升至B、C、D點時，L2（綠燈）、L3（黃燈）、L4（橙燈）依次點亮。，IC⑧腳輸出低電位L4亮的，經R7拉低S8550、b極電位，S8550導通，觸發音樂IC2（S一088BD）驅動高響度蜂鳴器Y發聲提示音。

當AK接通后，表M有電流流過，指示水溫。RT為負溫度系數熱敏電阻，水溫升高，其阻值變小，流過M指示大。L5為表頭指示背景燈，接通電源即亮，w1、w2為表頭調校電位器。

 溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。

WTC-AI太陽能熱水器電路圖

太陽能熱水器電路圖（三）

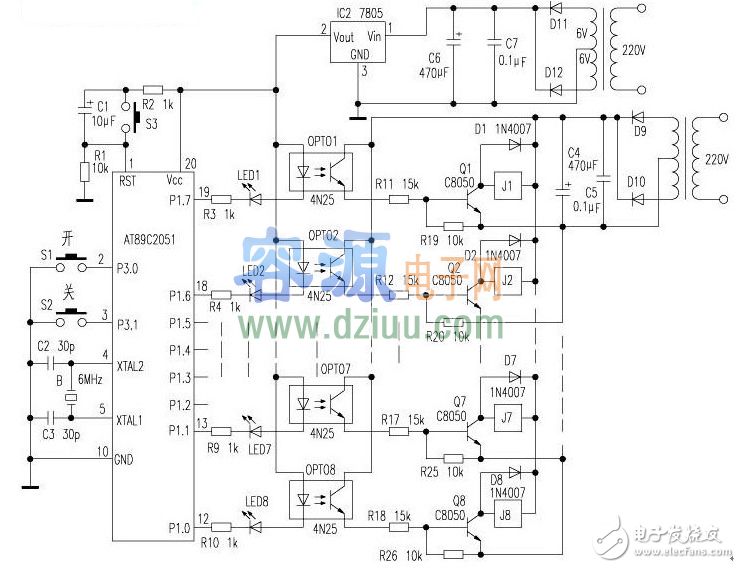

8路電熱水器順序延時開關控制電路

本文針對一個用太陽能熱水器和輔助電熱水器來恒定水溫的8路恒溫電熱水器。此電熱水器天晴時，靠太陽能熱水器提供熱能；天陰下雨時，靠電熱水器維持水溫，電熱水器一共有8個，每個熱水器的功率是9KW，減輕合閘時的負載，用8只空氣開關分別控制8個電熱水器。使用時，只要開8次空氣開關，不用時又要關8次空氣開關。空氣開關少了，水溫升的慢，關少了，浪費電。為此，今天本文用89C2051制作了一個8路電熱水器順序延時開關控制器，更好的控制水溫。如下圖。
