經典運算放大器電路分析
由運算放大器組成的電路是多種多樣的，令人眼花繚亂，是模擬電路學習的重點。當你分析它的工作原理時，如果你沒有掌握核心
從虛擬中斷，虛擬短路分析基本運算放大器電路
由運算放大器組成的電路是多種多樣的，令人眼花繚亂，是模擬電路學習的重點。當你分析它的工作原理時，如果你沒有掌握核心，它往往很大。為此，我專門搜索了世界運算放大器電路的應用，并來到了“丁丁牛王”。我希望你讀完后會得到一些。
在所有模擬電子技術的書籍和課程中，當介紹運算放大器電路時，它只是首先表征電路，例如這是一個非定向放大器，然后導出其輸出和輸入關系，然后繪制Vo =（1 + Rf）Vi，這是一個反相放大器，然后我們得到Vo = -Rf * Vi ......最后學生們常常想出這樣的印象：記住公式很好！如果我們改變電路一點，他們找不到北方！
今天，我教你兩個不可戰勝的舉動。這兩個技巧都寫在所有運算放大器電路的教科書中。它們是“虛擬短”和“虛擬中斷”，但如果你使用它來擺脫它，你必須比較它。深厚的基礎。
虛擬的短和虛擬概念
由于運算放大器的大電壓放大，通用運算放大器的開環電壓放大率超過80 dB。運算放大器的輸出電壓有限，通常在10 V和14 V之間。因此，運算放大器的差模輸入電壓小于1 mV，兩個輸入近似等電位，相當于“短路” ”。開環電壓放大系數越大，兩個輸入端的電位越接近。
“虛短路”意味著當運算放大器處于線性狀態時，兩個輸入可視為等電位。這種特性稱為假短路，稱為虛短路。顯然你不能真正縮短這兩個輸入。
由于運算放大器的差模輸入電阻很大，因此通用運算放大器的輸入電阻高于1MΩ。因此，流入運算放大器輸入端的電流通常小于1uA，遠小于輸入端外部電路的電流。因此，運算放大器的兩個輸入通常可視為開路，輸入電阻越大，兩個輸入端子越接近開路。 “虛擬”意味著當分析運算放大器處于線性狀態時，兩個輸入可視為等效開路。此功能稱為假開路，稱為虛擬中斷。顯然你無法真正打破這兩個輸入。
在分析運算放大器電路的工作原理時，首先請忘記相同的方向放大，反向放大，加法器，減法器，差分輸入...暫時忘記輸入輸出關系的公式...這些東東只會干擾你，讓你更加困惑。請忽略輸入電路參數，如偏置電流，共模抑制比和偏移電壓。這是設計師應該考慮的事情。我們所理解的是理想的放大器（實際上，在維護過程和大多數設計過程中，如果它是理想的放大器，實際放大器將不會成為問題）。

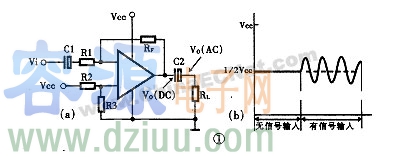

好吧，讓我們抓住兩個“軸”------“虛擬短片”和“虛擬休息”，然后開始“丁丁牛王”。容－源－電－子－網－為你提供技術支持
