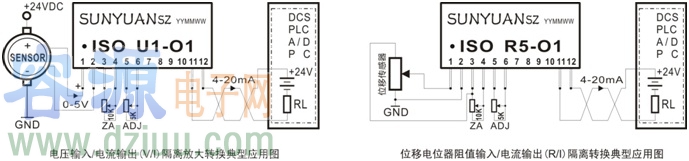

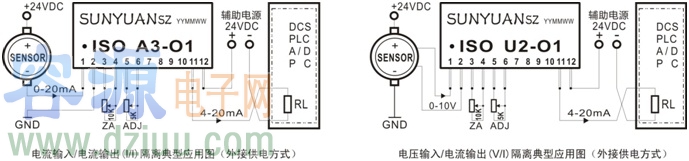

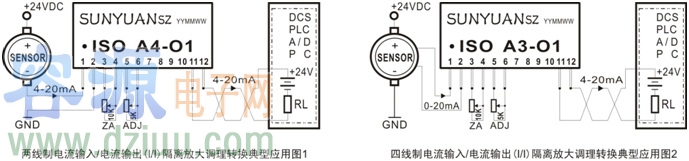

方案1：無源型直流單雙向電壓電流、電子尺位移電阻信號轉兩線制電流信號隔離變送器選擇方案
無源型位移電阻信號（ISO R-O）、模擬電壓信號（ISO U-O）、模擬電流信號（ISO A-O）變送器是一種業界最小體積低成本無源型回路饋電模擬信號隔離變送器IC。該IC獨有高效信號耦合變壓器回路饋電技術，通過后級電流輸出回路饋電方式提供電源工作，而無須外接工作電源供電。IC在設計方案中同傳感器、儀器儀表、PLC/DCS匹配在一起，可適應多種規格的模擬電壓、電流或位移電阻信號輸入，將工業現場二線/三線/四線制通用傳感器有源信號放大調理及隔離變送后，輸出4~20mA/2-10mA/4-12mA/4-8mA/12-20mA等各種參數的兩線制模擬電流信號。

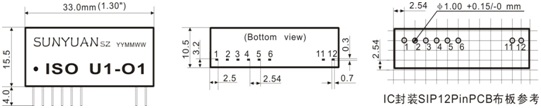

技術方案中的核心器件：無源型位移電阻信號（ISO R-O）、模擬電壓信號（ISO U-O）、電流信號（ISO A-O）變送器設計為高精度、小體積的標準SIP12 Pin 阻燃IC封裝，其采用獨有的磁電隔離耦合方式及高效能后級饋電技術，可實現直流電壓、電流、單雙向信號及角位移、電子尺、電位器等模擬信號到兩線制回路饋電電流環信號的精準隔離轉換，同各種類型的儀器儀表標準模擬量輸入端口（如PLC、DCS、FCS）相匹配。方案核心產品有小體積IC封裝的PCB板上安裝方式和DIN35標準導軌安裝方式，DIN導軌式安裝方式可為工業現場實現信號一進一出、一進二出、一進三出、二進二出，四路、八路、十六路信號的隔離轉換功能，用戶可根據現場需要選擇技術方案。










技術資料：http://www.szsunyuan.net/index.php?m=content&c=index&a=show&catid=63&id=14

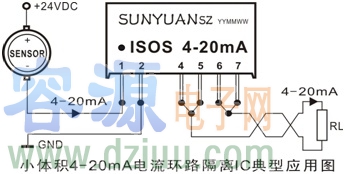

方案2：無源型低成本、小體積兩線制4-20mA（0-20mA）電流環路模擬信號隔離方案
兩線無源ISO 4-20mA（SIP12 Pin封裝）和ISOS 4-20mA（SIP7 Pin封裝）的4-20mA電流環路信號隔離器，是一種前級 4-20mA（0-20mA）電流信號輸入，后級 4-20mA(0-20mA)電流信號輸出的無源信號隔離模塊。方案采用獨有的電磁隔離模式及高效能輸入端回路竊電技術，有效地解決了儀器儀表與傳感器之間傳輸電流信號隔離對供電電源的依賴問題，實現4-20mA(0-20mA)標準信號的高精度及高線性度的隔離。方案設計中無源型信號隔離器從傳感器工作的電流回路中獲取能量，經過隔離后輸出有源4-20mA模擬信號，驅動或控制儀器儀表、PLC、DCS裝置。方案核心產品有小體積IC封裝的PCB板上安裝方式和DIN35標準導軌安裝方式，DIN導軌式安裝方式可為工業現場實現信號一進一出、二進二出，三進三出等多路信號的隔離轉換功能，用戶可根據現場需要選擇方案。


詳細技術資料：http://www.szsunyuan.net/uploadfile/2018/0127/20180127025515623.pdf

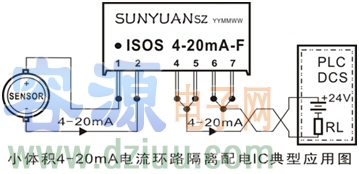

方案3：無源型低成本、小體積兩線制4-20mA回路饋電模擬信號隔離配電方案
ISO 4-20mA-F（SIP12 Pin）和ISOS 4-20mA-F （SIP7 Pin封裝）的4-20mA電流環路信號隔離配電器，是一種兩線制回路供電的隔離模塊。通過后級饋電方式，給前級兩線制設備供電，并接收來自兩線制設備輸出的4-20mA 電流信號，經模塊隔離后輸出 4-20mA 的電流信號給傳感器工作。本方案采用獨有的電磁隔離模式及高效能后級饋電技術，有效地解決了電流信號隔離對供電電源的依賴問題，實現標準信號 4~20mA 精準隔離傳送，可與各種儀表的兩線制回路供電模擬量輸入端口（如 PLC、DCS 系統等）相匹配。


詳細技術資料：http://www.szsunyuan.net/uploadfile/2018/1011/20181011044356569.pdf

方案4：無源型低成本、小體積模擬電壓信號轉兩線制4-20mA容－源－電－子－網－為你提供技術支持
