5V升壓8.4V，5V轉8.4芯片電路圖
PW5300是電流模式升壓DC-DC轉換器。其內置0.2Ω功率MOSFET的PWM電路使該穩壓器具有效高的功率效率。內部補償網絡還可以程度地減少了6個外部元件的數量。誤差放大器的同相輸入接到0.6V精密基準電壓，內部軟啟動功能可以減低浪涌電流。 PW5300采用SOT23-6L封裝，為應用提供節省空間的PCB。
特征
可調輸出MAX達12V
內部固定PWM頻率： 1.0MHz
Precision Feedback Reference Voltage:0.6V (±2 )
內部0.2Ω， 2.5安， 16V功率MOSFET
關斷電流： 0.1μA
過溫保護
過壓保護，可調過電流保護： 0.5A〜2.5A（Vin）
應用領域
充電器
液晶顯示器
數碼相機
手持設備
便攜式產品

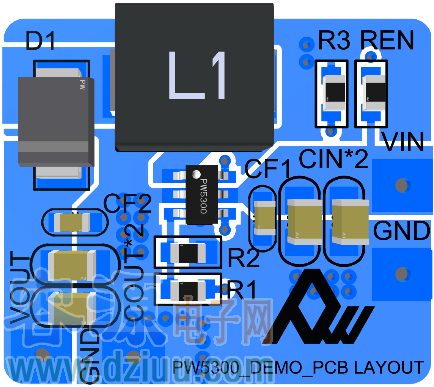

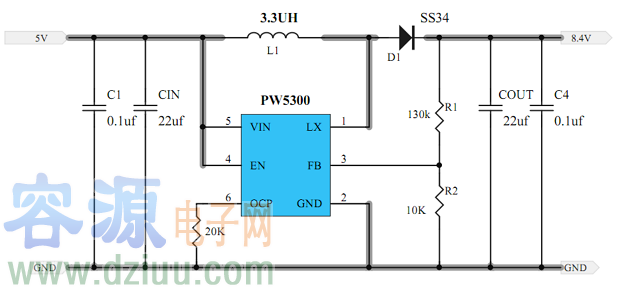

5V升壓8.4V電路圖，SOT23-6封裝
5V 輸入升壓型雙節鋰電池充電管理芯片

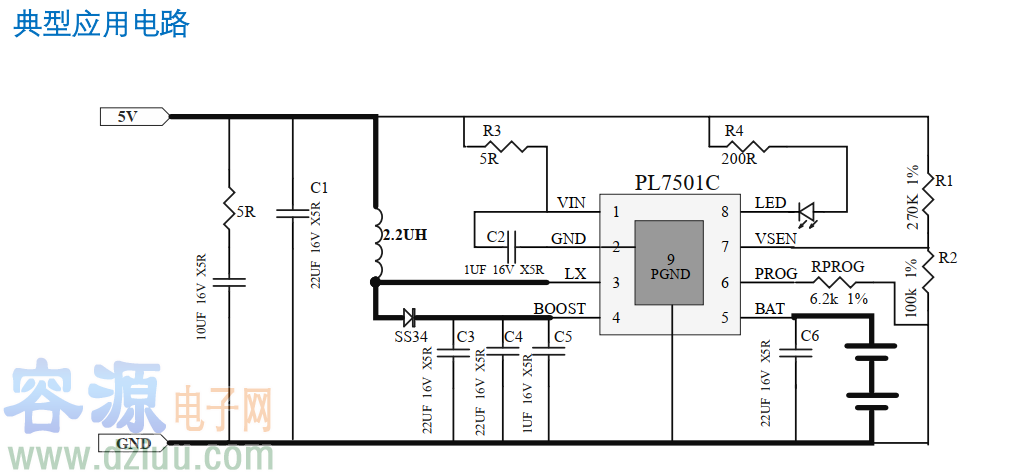

PL7501C 是一款 3.6V-5.5V 輸入， 1A 輸出，雙節鋰電池/鋰離子電池充電的異步升壓充電控制器。具有完善的充電保護功能。針對不同的應用場合，芯片可以通過方便地調節外部電阻的阻值來改變充電電流的大小。針對不同種類的適配器，芯片內置自適應電流調節環路，智能調節充電電流大小，從而防止充電電流過大而拉掛適配器的現象。該芯片將功率管內置從而實現較少的外圍器件并節約系統成本。
PL7501C 的升壓開關充電轉換器的工作頻率為 600KHz， MAX大 2A 輸入充電，轉換效率為 90%。 PL7501C 輸入電壓為 5V,內置自適應環路，可智能調節充電電流， 防止拉掛適配器輸出可匹配所有適配器。PL7501C 提供 ESOP8 封裝(底部焊盤)。
特點
·升壓充電效率 90%
·充電電流外部可調
·自動調節輸入電流，匹配所有適配器
·支持 LED 充電狀態指示
·內置功率 MOS
·600KHz 開關頻率
·輸出過壓， 輸出短路保護
·輸入欠壓， 輸入過壓保護
·過溫保護
非常感謝用戶kuakewei 的投稿！
