說明
PW2558開發了一種高效的異步降壓DC/DC調節器輸出0.8A電流。集成電路采用電流模式自適應恒關斷時間控制。這個PW2558可在4.5V至55V的寬輸入電壓范圍內工作，并將主開關與非常低的RDS（開），以最小化傳導損耗。輸出電壓紋波低，外部電壓小電感器和電容器的尺寸以1.2MHz的開關頻率實現。

特征

• 低RDS（開），用于內部N通道電源場效應晶體管：700米Ω
• 4.5V-55V輸入電壓范圍
• 0.8A輸出電流能力
• 1.2MHz偽恒定開關頻率
• 內部軟啟動限制勵磁涌流
• Hic杯型輸出短路保護
• 具有精確閾值的EN開/關控制
• 循環峰值電流限值
• 0.6V±1%參考電壓
• SOT23-6包


應用

• 非隔離通信降壓調節器
• 二次高壓后調節器
• 汽車系統

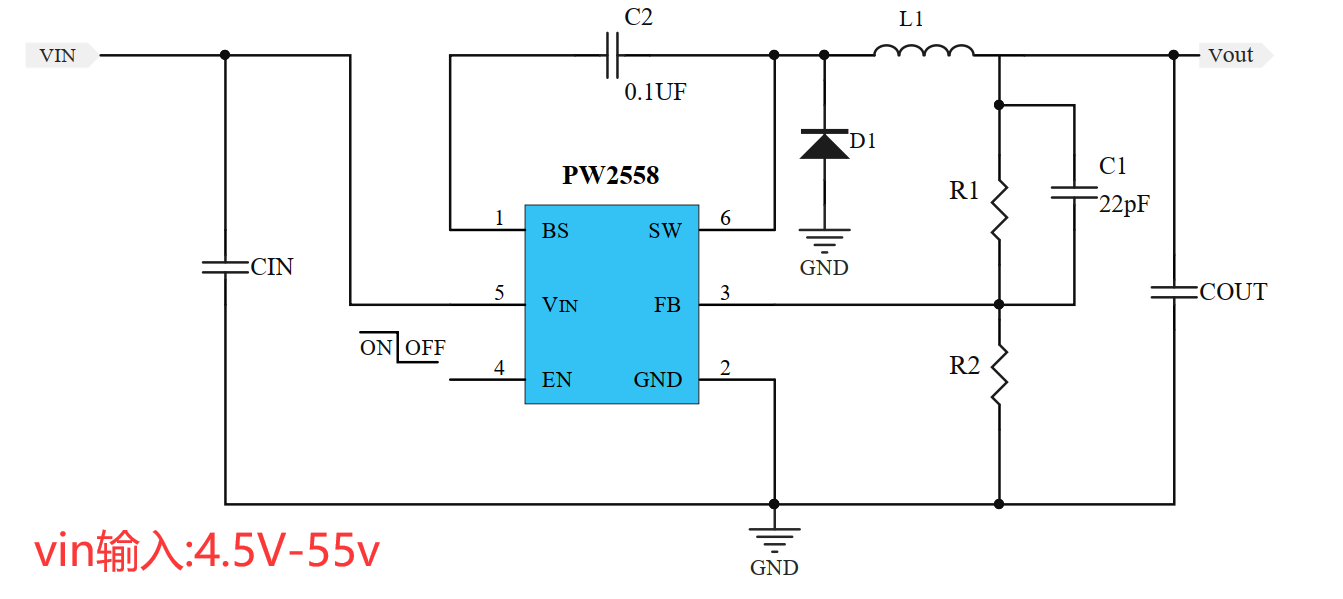

典型應用電路
