lm7809引腳圖及應用電路圖
lm7809引腳圖及應用電路圖
LM7809是一個三端穩壓模塊，其輸出電壓為正9V直流電源，下面提供
參數：
| Parameter 參數 | Symbol 符號 | Value | 單位 | |
| Input Voltage輸入電壓 | (for VO =5V to 18V) | VI | 35 | V |
| (for VO =24V) | VI | 40 | V | |
| Thermal Resistance Junction-Cases熱阻(結到殼) (TO-220) | RθJC | 5 | ℃/W | |
| Thermal Resistance Junction-Air熱阻(結到空氣) (TO-220) | RθJA | 65 | ℃/W | |
| Operating Temperature Range工作溫度范圍 | TOPR | 0 ~ 125 | ℃ | |
| Storage Temperature Range儲存溫度范圍 | TSTG | -65 ~ 150 | ℃ | |
LM7809引腳圖： <<小提示：在本站發布文章后，就可以自定義文章下方的廣告內容，可以替換成自己的廣告，方便你推廣自己的產品，快去試試吧！》
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
<<小提示：在本站發布文章后，就可以自定義文章下方的廣告內容，可以替換成自己的廣告，方便你推廣自己的產品，快去試試吧！》

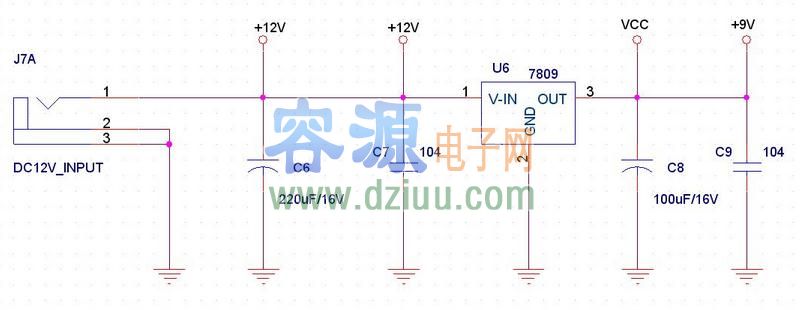

LM7809應用電路： <<小提示：在本站發布文章后，就可以自定義文章下方的廣告內容，可以替換成自己的廣告，方便你推廣自己的產品，快去試試吧！》
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
容－源－電－子－網－為你提供技術支持
本文地址：http://www.flswjt.cn/dz/21/612142057.shtml
本文標簽:
