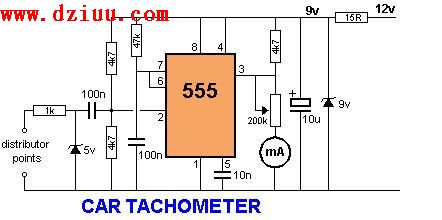

使用ne555汽車轉速表電路圖
A 555配置為單穩態或在
項目中的一個鏡頭。555的一段確定的47K和接地（100n的）從引腳6的電容器。“T”= 1.1 RC或1.1×50,000×0.1 ×10 -6 = 0.0055或5.5毫秒（毫秒）。555接收觸發脈沖的分銷商。這些被限制的1k和5V的穩壓二極管。 <<提示：
你覺得本站資料對你有幫助，請將網頁加入瀏覽器收藏夾中，方便以后點擊直接訪問。歡迎大家為容源電子網提供技術資料。》
這些是AC耦合 ??的觸發輸入端通過100n的耦合電容。的50毫安米接收的電流脈沖通過的200k鍋顯示讀數。 集成的電流脈沖的汽車發動機速度上產生一個可見的指示，在0-1mA的米。 供應取自汽車部分12v系統和為555它被減少到一個調節9v的由15歐姆的電阻器，在結合的9v的齊納二極管。 <<提示：你覺得本站資料對你有幫助，請將網頁加入瀏覽器收藏夾中，方便以后點擊直接訪問。歡迎大家為容源電子網提供技術資料。》
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
