燈籠光控自動開關電路
新春佳節，紅紅的大燈籠給節日增添了不少喜慶吉祥的氣氛。但絕大部分的燈籠都是靠人工手動開／關，使用不便。其實，電子愛好者只要做一個實用的光控自動開關，就可使燈籠在天黑時自動點亮，天亮時自動熄滅，完全實現自動開／關功能。
工作原理 電路原理如附圖所示，R1、R2、D1、D2,Cl、C2構成12V電源，為整機提供電源電壓，NE555及外圍元件組成帶延時的施密特觸發器，電路中RG為光敏電阻，用于檢測周圍環境的亮度。黃昏時，周圍環境的亮度逐漸變暗，RG的阻值也隨之變大，IC1的②、⑥腳電位逐漸降低，當電位小于1／3Vcc時，IC1的③腳輸出高電平，雙向可控硅Q1被觸發導通，燈籠中的燈得電被點亮。到了早晨，天空漸漸變亮，RG的阻值逐漸變小，IC1②、⑥腳的電位逐漸升高，當電位高于2／3Vcc時，③腳輸出低電平，Q1截止，燈籠中的燈熄滅。因NE555及外圍元件構成的施密特觸發器的回差電壓達1／3Vcc，所以在臨界亮度附近時，可以消除燈的閃爍發光現象。同時，為了避免節日的夜晚施放煙花、焰火時使周圍亮度發生急劇變化而使燈出現亮／滅閃爍現象，電路中特地加了延時電容C3。
制作調試 電路中各元件參數如圖標注，因電路很簡單，只要焊接技術過關、元器件質量沒有問題，很容易制作成功。把焊接好的電路板裝入一個大小合適的塑料盒內，光敏電阻的引腳與導線連接好后，裝到一個長度5cm左右的塑料管中(可截取長度合適的圓珠筆桿代替)，安裝時，光敏電阻的感光面應避開燈籠的光線，調節RP1的阻值，使燈點亮或熄滅的臨界亮度合適即可。使用時，只要把兩只燈籠中的燈分別接到L1和L2處即可。開關K1平時處于斷開狀態，一旦接通開關，光控電路即可正常使用。
注意：由于采用電容降壓電路，所以導致整個電路板帶電，在調試安裝過程中應注意安全，防止發生觸電事故。
本文地址：http://www.flswjt.cn/dzdiy/15502812113170.shtml
本文標簽:
- 上一篇文章：風扇電機定時自動換向運轉電路
- 下一篇文章：沐浴熱水器自控水龍頭電路
-
FP6601A Type-A HVDCP 控制器與插入/輸出自動檢測
關鍵詞： 所屬欄目：元器件知識 -
時控開關不能自動定時開關但手動可以開關？
關鍵詞： 所屬欄目：開關電源電路圖 -
時控開關怎么設置自動？
關鍵詞： 所屬欄目：開關電源電路圖 -
時控開關可以自動校時嗎？
按鍵式時控開關設置定時的步驟：解鎖→校時（要分別校對星期、小時、分鐘）→設置定時→調至自動。且不說定時設置，就校時而言，如果當前時間是禮拜六12點50分
關鍵詞： 所屬欄目：開關電源電路圖 -
普通電燈怎么實現自動定時開關？

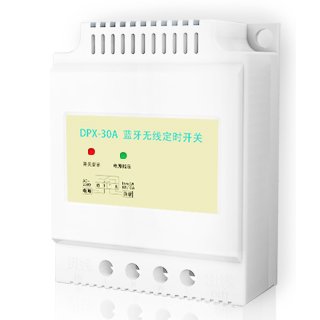

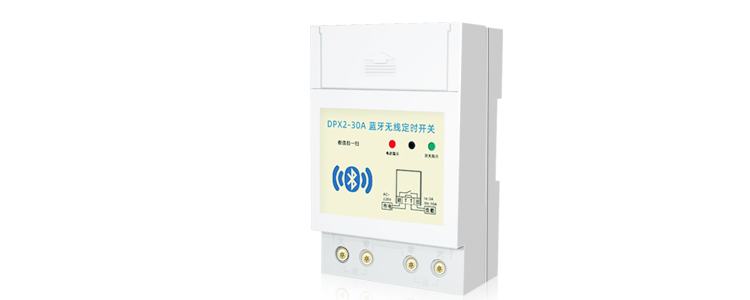

普通電燈想要實現自動定時開/關，安裝一個定時開關就可以了，設置好定時之后，就可以根據自己的需求，進行定時開/關。藍牙定時開關通過藍牙與手機進行連接，小程序進行控制
關鍵詞： 所屬欄目：開關電源電路圖 -
時控開關怎么自動校準時間？
關鍵詞： 所屬欄目：開關電源電路圖 -
使用555制作全自動電冰箱保護器電路
使用555制作全自動電冰箱保護器電路
當交流電網電壓超過正常值240V時，RP1取樣電壓增高，VD10擊穿，VT導通，其集電極輸出低電平，VD7導通，使IC的觸發端2腳處于低電平
關鍵詞： 所屬欄目：其他文章 -
時控開關手動、自動怎么切換？
關鍵詞： 所屬欄目：開關電源電路圖 -
自動轉換雙電源電路圖
在這里分享一個雙電源切換電路，在電子設計中經常會用到。工作原理：1、有 BAT1 3.8V，沒有 VIN_5V 時：電壓從 U1 的 D 極經過 MOS 管的體二極管到達 S 極，S≈3.6V（
關鍵詞： 所屬欄目：電源電路 -

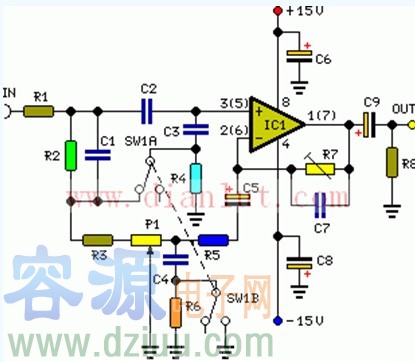

基于LM356的音調開關電路原理圖
LM567為通用音調譯碼器，當輸入信號于通帶內時提供飽和晶體管對地開關，電路由兩個檢波器構成，由電壓控制振蕩器確定譯碼器中心頻率。用外接元件獨立設定中心頻率帶寬和輸出延遲。主要用于振蕩、調制、調解和遙
關鍵詞： 所屬欄目：音頻功放電路 -

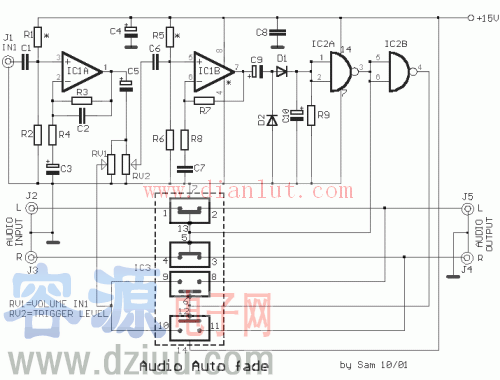

具有自動彈入彈出功能的音頻電路
音頻信號是（Audio）帶有語音、音樂和音效的有規律的聲波的頻率、幅度變化信息載體。 根據聲波的特征，可把音頻信息分類為規則音頻和不規則聲音。其中規則音頻又可以分為語音、音樂和音效。規則音頻是一種連續變
關鍵詞： 所屬欄目：音頻功放電路 -
自動響度控制的電路圖
VIO ALC-HD高清響度控制器可以對嵌入高清數字信號中的音頻按照預設響度值做自動響度運算處理。利用最新DSP技術，按照ITU-R BS1700標準對輸入的音頻信號實時預估、計算，獨有的快速預測能力使播出節目在延時最少
關鍵詞： 所屬欄目：音頻功放電路 -

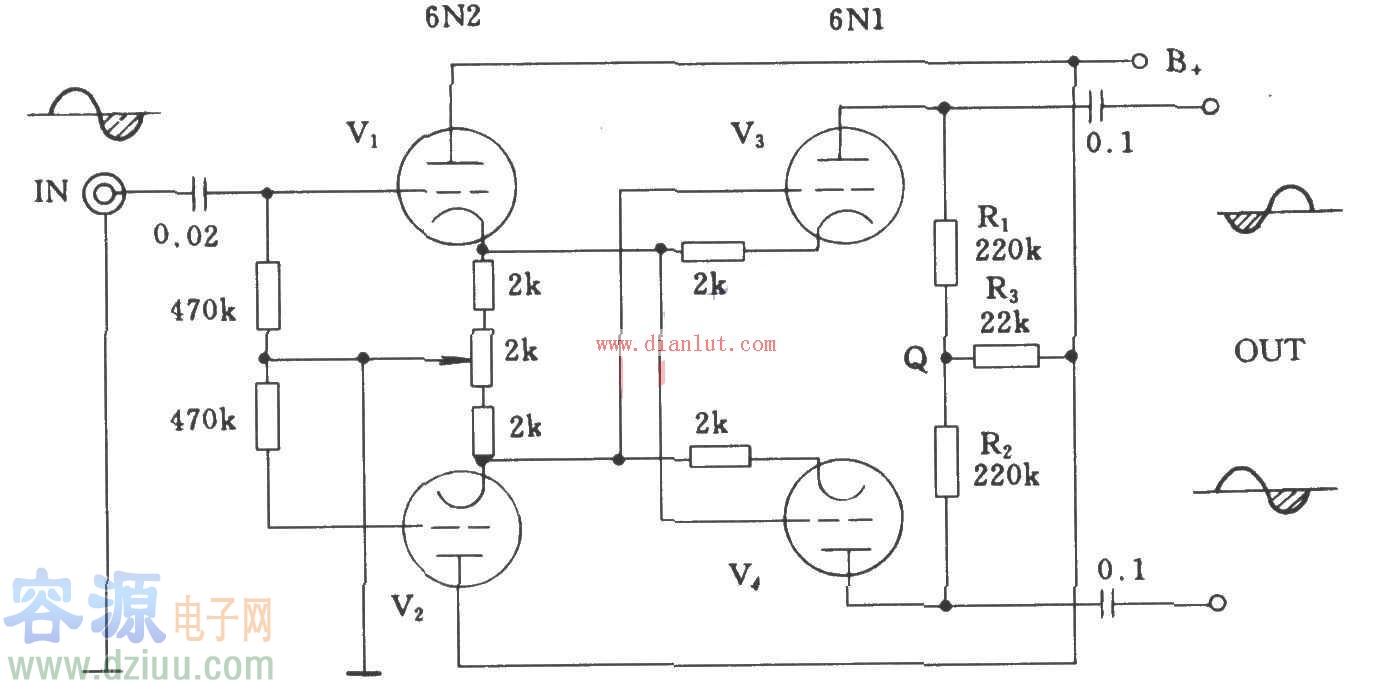

倒相的自動平衡式電子管電路
