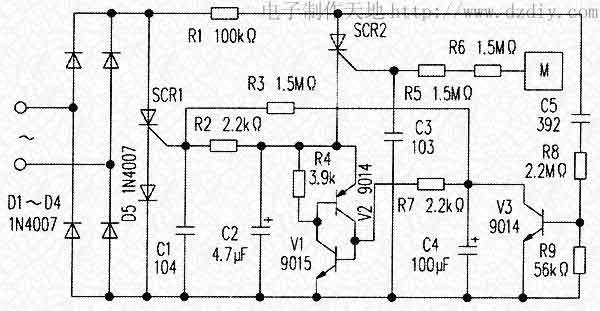

無靜態功耗觸摸延熄開關.電路如圖所示。由于在圖中的R8處,串聯了一個耐壓400V以上的小容量電容C5,平時沒有任何靜態電流。每次SCR1導通的時候,此小容量電容通過R1、R8、R9放電,延熄結束后,220V脈動直流電向此小容量電容快速充電。由于V1、V2導通時,C4上電壓只有0.6V左右,要把C4上不多的電荷放掉,對于電容C5只要幾千皮法即可,圖中C5為3900PF/500V。
三極管V1、V2構成模擬單向可控硅,一旦導通,就快速進入飽和狀態,對應C2上的電荷快速被釋放,結果SCR1快速關斷。由于采用了模擬單向可控硅,觸發電流極小,不到1微安,因此R3阻值可以取得很大,對應C4容量可以很小,讓C4電荷放掉的R8支路電流也可相應降低。如果三極管V3電流放大倍數大于50,C5容量還可減小。經實驗,C5取2200pF,R8取3.3MΩ,也能正常工作。圖中R3取1.5MΩ,C4取l00μF,延熄時間實測68秒。所有電子元件成本約為1.58元。

本文地址:http://www.flswjt.cn/dzdiy/15502805433166.shtml
本文標簽:
猜你感興趣:
昆侖通態觸摸屏無線采集4-20mA模擬量信號有效距離5KM
本方案是昆侖通態觸摸屏與4臺DTD433FC無線模擬量信號測試終端進行無線 Modbus 通信的實現方法。本方案中昆侖通態觸摸屏作為主站顯示各從站的模擬量信號,傳感器、DCS、PLC、
關鍵詞: 所屬欄目:元器件知識

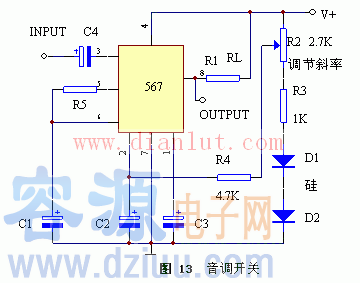

基于LM356的音調開關電路原理圖
LM567為通用音調譯碼器,當輸入信號于通帶內時提供飽和晶體管對地開關,電路由兩個檢波器構成,由電壓控制振蕩器確定譯碼器中心頻率。用外接元件獨立設定中心頻率帶寬和輸出延遲。主要用于振蕩、調制、調解和遙
關鍵詞: 所屬欄目:音頻功放電路
cd4093應用開關電路(應急照明燈電路圖)
cd4093應用開關電路.文中介紹CD4093應用開關電路,用于應急照明使用,電路采用9V供電,CD4093為控制芯片,電路簡單、適用性強。如圖所示為一種用發光二極管構成的
關鍵詞:LED照明電路 所屬欄目:集成塊資料

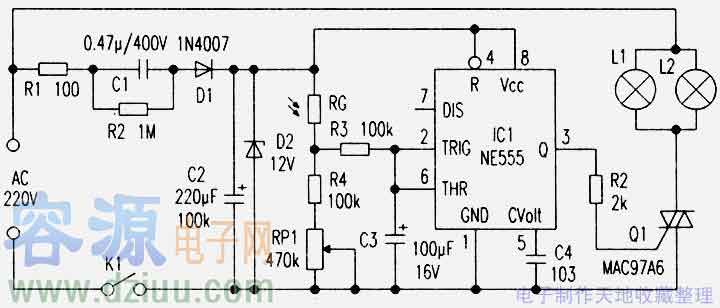

燈籠光控自動開關電路
新春佳節,紅紅的大燈籠給節日增添了不少喜慶吉祥的氣氛。但絕大部分的燈籠都是靠人工手動開/關,使用不便。其實,電子愛好者只要做一個實用的光控自動開關,就可使燈籠在
關鍵詞: 所屬欄目:電子制作
單觸摸片無靜態功耗觸摸開關電路

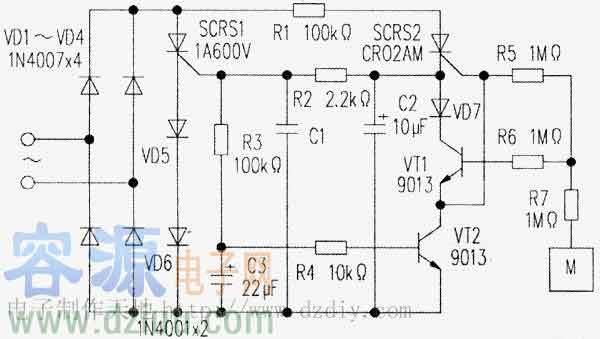

電路如圖所示。二極管VD1—VD4構成橋式整流,可控硅SCRS1在電路中進行電源通斷控制。小電流觸發可控硅SCRS2實現觸摸開的控制,三極管VT1實現觸摸關的控制。平時可控硅
