風扇電機定時自動換向運轉電路

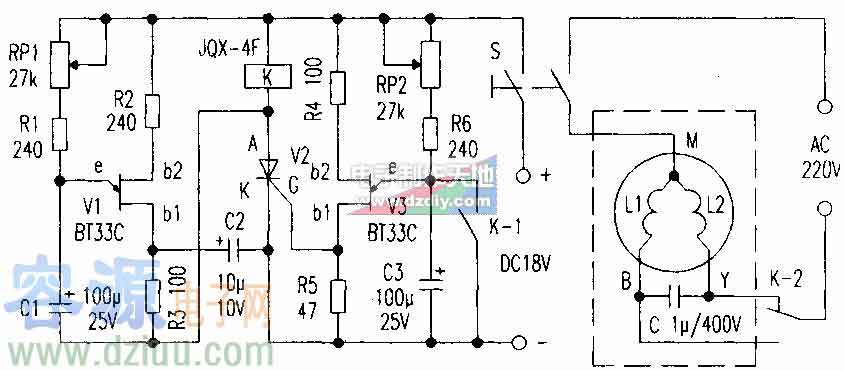

附圖所示電路可用于洗衣機或需要吸氣/排氣的風扇電機定時自動換向運轉電路。圖中虛線框內是電機M的電原理圖，C為裂相電容器，用作產生旋轉磁場使M轉動。L1、L2是參數完全相同可互為主、副的繞組，通過繼電器K的觸點轉換接線，改變M的轉動方向。
接通電源開關S后，M得電正轉，直流電源（DC18V）通過電位器RP2、電阻R6向電容C3充電，由單結晶體管V3組成的延時電路開始計時。當C3上的電壓達到V3的峰點電壓時。V3導通，電阻R5上產生一脈沖電壓加到可控硅V2的G極和K極。V2被觸發導通，繼電器K得電吸合，M的接線改變而反轉。此時K的常開觸點K-1閉合令C3短接，使V3組成的延時電路停止計時。與此同時因V2導通時正向壓降很小（約0.3V），故A點電位接近0V，接通了由單結晶體管V1組成的另一延時電路，直流電源（DC18V）通過電位器RP1、電阻R1對電容C1充電。當C1上的電壓達到V1的峰點電壓時，電阻R3上產生一脈沖電壓加到V2的A、K極，使V2關斷，K失電釋放，M接線復原恢復正轉。此后電路循環上述過程，實現M自動定時換向。
V2選用塑封小型單向可控硅（BT151型1A/400V），C1、C3選用鉭電解電容器，調整RP1和RP2的阻值可分別改變M的正轉和反轉時間（最長約12min），如欲延長正、反轉的時間，可根據實際需要增大RP1和RP2的阻值或增大C1和C3的容量。
因M的正轉和反轉時間可分別獨立調節且互不影響。所以調節及使用十分方便。
容－源－電－子－網－為你提供技術支持本文地址：http://www.flswjt.cn/dzdiy/15502810983168.shtml
本文標簽:
- 上一篇文章：TL494搭建的PWM直流電機調速電路
- 下一篇文章：燈籠光控自動開關電路
-
ACM6252 單相正弦波/方波（BLDC）直流無刷電機驅動IC
深圳市永阜康科技有限公司現在大力推廣一顆單相正弦波/方波直流無刷電機驅動IC-ACM6252. 工作電壓3.1V-18V、工作電流1.2A, 可覆蓋大多數中小功率（<1A）的風機、泵機類應用。
關鍵詞： 所屬欄目：其他文章 -
ACM6753 無霍爾傳感器三相正弦波直流無刷電機BLDC馬達
深圳市永阜康科技有限公司現在大力推廣一顆三相無傳感器正弦波驅動直流無刷馬達驅動IC-ACM6753，集成驅動算法+預驅+MOS，內置電流檢測，外圍元件僅需5個電容，應用極其簡單。
關鍵詞： 所屬欄目：其他文章 -
路燈定時器怎么調時間？
關鍵詞： 所屬欄目：開關電源電路圖 -
發光字定時器怎么調？
關鍵詞： 所屬欄目：開關電源電路圖 -
遠程開關控制器怎么設置定時？
遠程開關控制器
關鍵詞： 所屬欄目：開關電源電路圖 -
220V遠程開關定時器怎么控制380V用電器？
220V遠程開關定時器想要控制380V用電器，不能直接接線，需要添加交流接觸器，用220V遠程開關定時器控制交流接觸器，交流接觸器控制380V用電器。遠程定時開關220V遠程定時開
關鍵詞： 所屬欄目：開關電源電路圖 -
遠程開關定時器怎么接線？
遠程開關定時器：4G網絡信號，遠程控制不限距離，無需下載APP，手機小程序實現遠距離對開關的控制，網絡自動校時，可設置自動定時開、關，也可以本地時鐘定時，設置好定時在
關鍵詞： 所屬欄目：開關電源電路圖 -

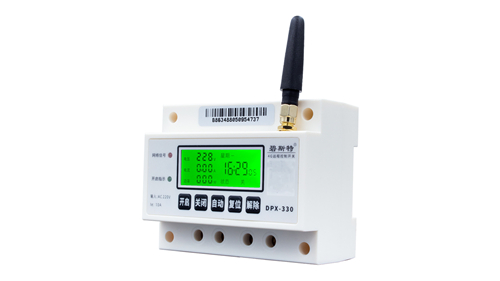

碧斯特遠程定時開關-4G遠程定時開關控制器介紹
關鍵詞： 所屬欄目：開關電源電路圖 -
時控開關新升級：定時可精確到秒
關鍵詞： 所屬欄目：開關電源電路圖 -
TIS導熱絕緣片擁有的特性可解決電機存在的發熱發燙問題
想要達到良好的導熱散熱效果，需要導熱絕緣片對其中電機發熱部位進行電氣隔離。TIS導熱絕緣片系列具有絕緣導熱的性能，具有抗撕裂和刺穿的優良特性。
關鍵詞： 所屬欄目：其他文章 -
時控開關不能自動定時開關但手動可以開關？
關鍵詞： 所屬欄目：開關電源電路圖 -
定時開關控制器開啟智能生活新方式
關鍵詞： 所屬欄目：開關電源電路圖 -
使用開關定時器有哪些注意事項？
關鍵詞： 所屬欄目：開關電源電路圖 -
微電腦時控開關定時器怎么設置定時時間?
關鍵詞： 所屬欄目：開關電源電路圖 -
DRV8837 12V單通道全橋電機驅動芯片替代料GC8837
GC8837是一款12V直流電機驅動芯片，為攝像機，消費類產品，玩具和其他低壓或者電池供電的運動控制類應用提供了集成的電機驅動解決方案。芯片一般用了驅動一個直流電機或者使用兩顆來驅動步進電機。
GC8837可以工作在0-12V的電源電壓上，能提供高達1.5A持續輸出或則2A峰值電流，睡眠模式功耗小于1Ua.
GC8837具有PWM（IN/IN）輸入接口與行業標準器件兼容，并具有過溫保護功能，芯片集成了過溫保護，欠壓保護，短路保護，過流保護等功能
芯片特點
關鍵詞： 所屬欄目：集成塊資料 -
時控開關每天定時一樣怎么設置？
關鍵詞： 所屬欄目：開關電源電路圖 -
LV8549雙通道全橋電機驅動芯片替代料GC8549
GC8549 是一款雙通道 12V 直流電機驅動芯片，為攝像機、消費類產品、玩具和其他低壓或者電池供電的運動控制類應用提供了集成的電機驅動解決方案。芯片一般用來驅動兩個直流電機或者驅動一個步進電機。GC8549 可以工作在 3.8~12V 的電源電壓上，每通道能提供高達 1.5A 持續輸出電流或者2.5A峰值電流， 睡眠模式下功耗小于1uA。GC8549 具有 PWM（IN/EN）輸入接口,與行業標準器件兼容，并具有過溫保護，欠壓保護，短路保護，過流保護等功能。GC8549 內置 LDO，不需要邏輯電源，
關鍵詞： 所屬欄目：集成塊資料 -
時控開關設置好定時后，為什么會提前亮燈?
關鍵詞： 所屬欄目：開關電源電路圖 -

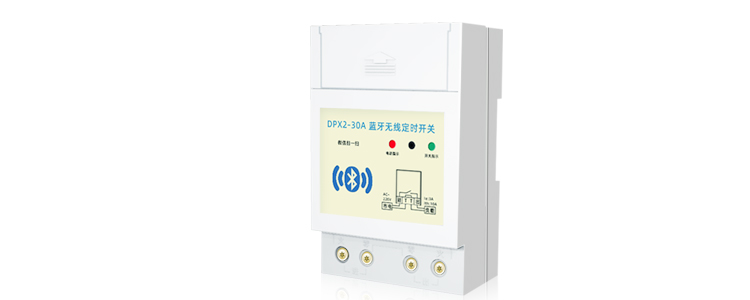

藍牙無線定時開關說明書
