家用電器的定時器
的有機械式和電子鐘式,前者的結構簡單,價格低,缺點是寂定時時間短,后者定時時間長,但結構
,成本高,體積也較大,本文介紹的定時插座,采用數字分頻集成電路,定時時間可長可短,精度也適當,最大的優點是使用方便,適合于各類家用電器的定時控制用。 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正!

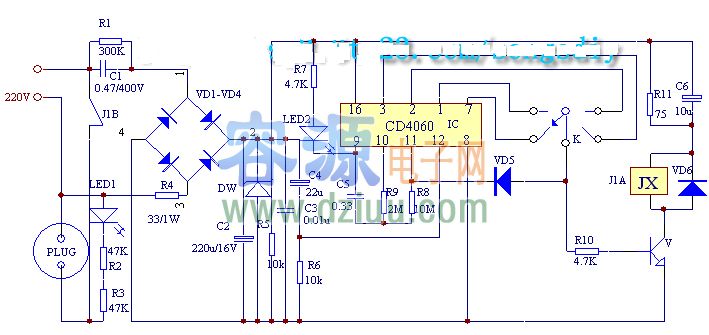

電原理圖如下 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》

,其核心是一片帶振蕩器的14級分頻IC CD4060。在通電的瞬間,C4、R6產生一尖脈沖,使IC復位,LED燈一閃一滅,以示計時開始,振蕩周期由IC 的9、10、11腳的RC元件決定,當R8>2R9,VCC約為10V時,t=2.3 R9 X C5,計數器在時鐘的下降沿作增量計數,最長延時為T的延時T為2的(14-1)次方和t的乘積, 按圖中的數據延時T 約為180分鐘,如
延長時間,則可以增大C5的容量,改變R9,可以調節振蕩器的頻率,電路中選擇IC的7、1、2、3腳
輸出,定時時間為O時檔為12秒,1檔為45分,2檔為90分,3檔為180分鐘,到定時時間后,IC的輸出高電平使V飽和,繼電器J1吸合,輸出插座得電,LED1點亮,
高電平通過VD5強迫IC停振,LED2熄滅,一次定時結束。 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正!
該定時插座比較適合于電飯煲使用,如上午上班時開好3小時定時,中午回家時正好飯煮好,可避免上班時就將電飯煲通電,得電長時間后的米飯口味變差,而且又費電。 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正!
定時關,可通過繼電器J1的常閉觸點引出,
在VD5上串聯一只開關,可進行單定時,循環定時的選擇,VD5接通時為單定時,斷開時則為循環定時,也就時到定時時間后,繼電器吸合,再過定時時間后,又?jǐn)嚅_,這樣一直循環下去,這對電熱毯之類的負載比較適合。 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正!
IC選用CD4060,晶體管V選用9014型,發光二極管為普通型,二極管VD1-VD4用IN4007,穩壓管為10V,二極管VD5、VD6選用IN4148型,繼電器J1選用HG4123,或
合適的型號。 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
