分享液晶電視維修技巧口訣
所有液晶電視的電源板都是副電源部分先工作，輸出5v電壓給主板CPu供電，CPu得到開機指令后輸出控制信號PS—ON，讓電源板上的PFC電路工作，產生正常的PFC電壓（400V左右），接下來由PFC電路生成一個控制信號，使PWM脈沖振蕩主電源開始工作，從變壓器次級得到+12v和+24v電壓給后級負載電路供電。其中，+12V電壓主要給主板的信號處理電路和伴音功放電路供電；+24v電壓主要給背光電路（高壓板）供電。
液晶電視維修技巧口訣
液晶維修并不難，工作原理記心間；
電壓來自電源板，亮度來自背光源；
信號處理機芯板，顯示分配控制板；
5V供電最勤勞，一年四季歇不了；
12V供給機芯板，中放功放向它看；
24V送到背光板，無它屏幕缺光源；
機芯板子是領導，開關信號向它要；
電源模塊背光板，電平高開（機）低關；
PWM脈沖很重要，少了亮度提不高；
LVDS線要求高，變質松動有干擾；
液晶電視不普通，程序經常鬧罷工；
三天兩天發神經，需要復位來擺平；
液晶屏幕很脆弱，要維修時細（心）操作
平板維修費用高，學好技術很辛勞；
賺錢固然很重要，安全二字記心牢。
液晶電視維修的經驗，技巧，故障案例匯總
1、液晶電源通電后，副電源先工作，輸出+5V電壓給數字板上的CPU，此時整機處于待機狀態。當按“待機”鍵后，CPU輸出開機電平，PFC電路先工作，將+300V脈動直流電壓轉換成正常的直流電壓（+380V）后，這時主開關電源的脈寬振蕩器才開始工作，接著主開關變壓器次級輸出+12V、+24V電壓，整機進入正常工作狀態。
2、什么是PFC電路呢？PFC電路說白了就是把橋堆整流后的+300V電壓升高到+375V----+400V。這也是液晶電視的電源與CRT電視的電源不同之處的第一點，不同之處的第二點就是次級電壓比CRT的低，其它的地方與普通的開關電源原理相同，都一樣。測得大濾波電容330U/450V兩端電壓為+375V---+400V，則表明功率因數校正電路工作正常；如果測得電容兩端電壓為+300V，說明PFC電路未工作，主查PFC振蕩集成電路。
3、檢修液晶電源時，首先確認保險管狀態，保險管完好，通常PFC校正電路中的開關管等沒有失效。再測量大電解電容對地是否存在短路，有幾十千歐以上充電電阻，表明電源沒有擊穿。如果保險管損壞，第一個要檢查PFC校正電路開關管，第二個要檢查副電源IC。
4、40英寸以下的一般輸出+5V、+12V、+24V三組電壓；40英寸以上的一般輸出+5V、+12V、+18V、+24V四組電壓。其中+5V為待機電壓，+12V供數字板，+18V供伴音，+24V供背光板。在實踐維修中，只要各組電壓一樣、功率一樣的電源板都可以代換。
5、電源板可以從電視上摘下獨立維修，維修時只需要把開關機控制電路三極管C、E短接（或將一只1.5K左右的電阻與副電源的+5V輸出端相連），整機就處于開機狀態，各路電壓均有輸出。在部分液晶彩電的開關電源中，只有+12V或+24V輸出端帶有一定功率的負載，主開關電源才進行正常的工作狀態。所以在+24V輸出端上你可以接一只電動自行車的36V燈泡作假負載（或在+12V輸出端接一只摩托車燈泡作假負載）即可。
6、保護電路，在液晶彩電開關電源中，除具有常見的尖峰吸收保護電路外，還設在+24V、+12V和+5V電壓的過壓、過載保護電路，其保護電路多采用四運算放大器LM324、四電壓比較器LM339、雙電壓比較器LM393或雙運算放大器lm358。過流過壓保護電路，在維修時可脫開不用，如果電壓恢復正常，說明保護電路引起，這時要分步斷開是哪路起作用。然后再進行維修。
7、開機前，先確認有無炸件、電容鼓包現象，如有應先更換并把相關的器件全部都測量一遍。建議更換所有損壞器件后試機時，最好把原機保險絲除掉，接上一個220V/100W的燈泡，這樣可以有效防止再次炸件。容－源－電－子－網－為你提供技術支持
本文地址：http://www.flswjt.cn/dz/25/15468407343069.shtml
本文標簽:
- 上一篇文章：液晶電視邏輯板上五大電壓和階調查電壓的作用
- 下一篇文章：格力空調顯示E6故障代碼的解決方法
-
液晶顯示驅動芯片VK1072B/C/D液晶驅動IC原廠/適用醫用
關鍵詞： 所屬欄目：開關電源電路圖 -
液晶電視散熱采用軟性導熱硅膠片是不錯的選擇
導熱硅膠片是很好的導熱界面材料，因其特別柔軟，導熱硅膠片專為應用縫隙傳遞熱量的設計方案生產，能夠補充空隙完成發熱部位與散熱部位的熱傳遞，增加導熱面積同時還起到減震、絕緣、密封等效果，能夠滿意設備小型化、超薄化的設計要求，是非常具有工藝性和運用性的材料。因厚度多，選擇使用范圍廣，多使用于新能源、顯示器、計算機、LED照明、電源等電子職業，使用范圍十分寬廣。
關鍵詞： 所屬欄目：其他文章 -
工程師介紹什么是LVDS，LVDS工作原理介紹
工程師介紹什么是LVDS，LVDS工作原理介紹
二、LVDS的工作原理
其源端驅動器由一個恒流源（通常約為3.5mA，最大不超過4mA）驅動一對差分信號線組成。接收端
關鍵詞： 所屬欄目：電子基礎 -
介紹智能電視各接口功能
1、HDMI接口HDMI接口，即高清多媒體接口。目前市面上的智能電視一般都至少有2個HDMI接口，電視盒子一般有1個HDMI接口。它作為全數字化音視頻發送接口，可以發送未壓縮的音視
關鍵詞： 所屬欄目：家電維修 -
LM2808電視音響系統
一個LM2808用來擴大4.5MHz音頻，限制，檢測和音頻放大的中頻放大器。如果中心頻率必須被改變，L1/C4就會改變，音頻輸出是0.5W，R3是音量控制。 :
關鍵詞： 所屬欄目：音頻功放電路 -

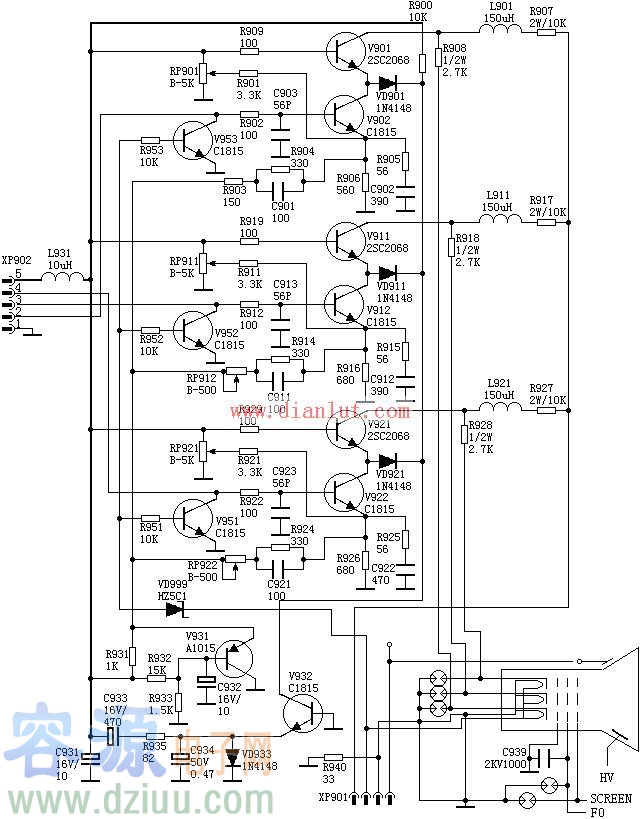

CRT彩色電視機放映分立元件應用的電路圖
電視接收機地任務就是將接收到的電視信號轉變成黑白或者彩色圖像。它對電視信號可采用模擬或者數字處理方式。 :
關鍵詞： 所屬欄目：音頻功放電路 -
電磁爐維修方法與技巧
電磁爐維修方法與技巧在介紹電磁爐維修方法之前，先了解一下電磁爐，電磁爐主要由線圈盤、主控電路板、風扇、按鍵顯示面板、陶瓷面板、上下殼等組成，其中主控電路板主要主
關鍵詞：電磁爐電路圖 所屬欄目：家電維修 -
12v低音炮常見故障維修
隨著人們生活水平提高，對音樂的要求也不斷提高，很多人都喜歡重低音，也叫低音炮（超重低音），對于車載音響系統中，使用12V低音炮很常見，文中介紹12v低音炮常見故障維修方法。希望對維修者有幫助，維修行業故障現象千奇百怪，很多現象從未見過。只要找到電路圖就能維修。
關鍵詞：音響電路圖音頻放大器電路圖 所屬欄目：車載功放電路 -
美的電磁爐滴滴響不加熱維修方法
美的電磁爐還是一個大品牌，使用美的電磁爐的用戶也很多，電磁爐使用方便但也會出現一些故障，而美的電磁爐滴滴響不加熱就是常見故障之一，下面主要介紹一下美的電磁爐滴滴響不加熱維修方法。從實例講解維修方法，希望對大家有幫助。
關鍵詞：電磁爐電路圖 所屬欄目：家電維修 -
分享電磁爐維修口訣及技巧
在廚房電器中，電磁爐是不可缺少的，幾乎家家都有電磁爐，特別是喜歡吃火鍋的朋友，電磁爐是必不可少的家電電器。電磁爐在使用過程中會出現很多故障，今天就為大家介紹電磁爐的維修技巧及口訣。
關鍵詞：電磁爐電路圖 所屬欄目：家電維修 -

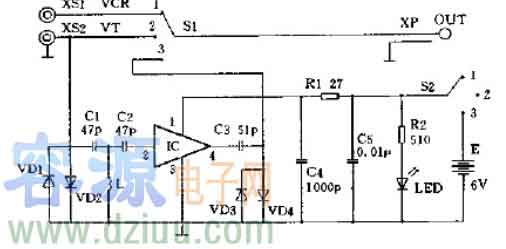

電視錄像轉換放大器電路原理圖
XS1,XS2是兩個75Ω電纜插口，XP是連接有0.5m長左右的75Ω同軸電纜直插頭。使用時插頭XP（OUT）插入電視機的天線插座里，錄像機射頻輸出插入XS1（VCR）里，電視天線插入插座XS2（VT）里。當雙刀開關S1,S2撥至位置
關鍵詞： 所屬欄目：音頻功放電路 -

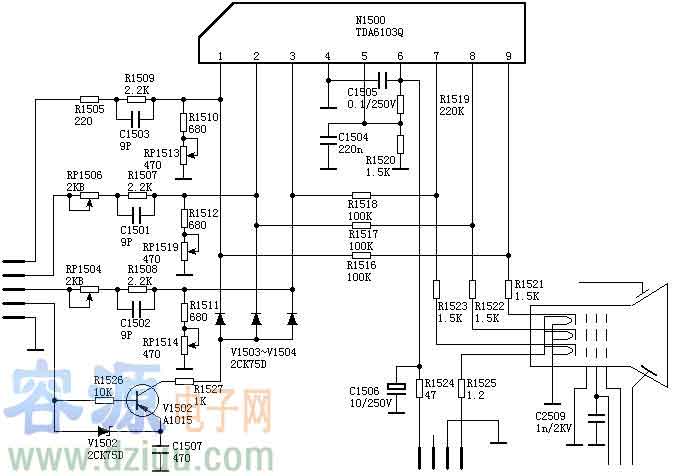

采用TDA6107技術的彩色電視應用電路
