TDA7294制作的 200W 2.1低音炮電路圖
TDA7294制作的 200W 2.1低音炮電路圖" >電路圖 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

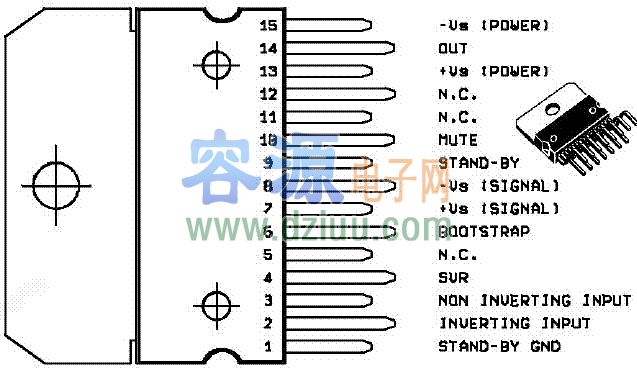

SGS-THOMSON意法微電子公司向中國大陸推出一款音色頗有新意的DMOS大功率集成功放TDA7294,一掃以往線性集成功放和厚膜集成功放生、冷、硬的音色,廣泛用于Hi-Fi領域,如家庭影院、有源音箱。該器件為15腳封裝,外形如圖
。各端腳作用如下:①腳為待機端；②腳為反相輸入端；③腳為正相輸入端；④腳接地；⑤、⑾、⑿腳為空腳；⑥腳為自舉端；⑦腳為+Vs(信號
部分）； ⑧腳為-Vs(信號部分)；⑨腳為待機腳；⑩腳為靜音腳；⒀腳為+Vs(末級）;⒁腳為輸出端；⒂腳為-Vs(末級）。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
<<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
TDA7294內部線路設計以音色為重點，兼有雙極信號電路和功率MOS的特點，具有耐壓高、低噪音、低失真度、重放音色極具親和力等特色；短路電流及過熱保護功能使其性能更加完善。
TDA7294主要參數為：Vs（電源電壓）為±10V ~±40V；I0（輸出電流峰值）為10A；
TDA7294標準應用電路閉環增益為30dB，增大R3或減小R2可以提高放大器增益,反之增益下降；R4、C4決定待機時間常數，取值大時
等待開/關時間，反之縮短時間；R5、R6、C3決定靜音時間常數，取值大時靜音時間延長，反之縮短；當控制端接低電位時為待機或靜音
。當控制端接Vs時，因（R5+R6）〉R4，⑩腳比⑨腳后升到高電位，而關機時先變?yōu)榈碗娢唬@就使待機和關機過程均在靜音下進行，保證了放大器開關機無噪聲。
【元器件選擇與安裝】
（1）安裝：自裝之前應備齊器件,元件選用優質正品。濾波電解電容容量應達到6800μF（最好10000UF）,耐壓50V；電阻采用金屬模型；整流管電流應為5A
；電源變壓器可采用環形，也可以采用EI型以降低成本，但容量應該足夠大，最好400-500W，這樣才能保證放大器低頻特性優良。元件備齊后，須用萬用表逐一檢查，避免把開路、短路或變質元件裝入電路板，給下一步通電調試帶來麻煩。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
焊接應采用中性松香焊錫絲，切忌用氯化鋅等酸性焊劑，以免導致印制板銅箔漏電或銹蝕印刷板。散熱器使用專業梳齒型鋁散熱器，尺寸為160mm X45mm X80mm，又兩個固定孔，用自攻螺釘緊固在印刷板少。TDA7294外殼為-Vs端，與散熱器間應裝絕緣導熱片。
用云母片加硅脂。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
（2）通電：焊接安裝完畢，檢查無誤后，用萬用表電阻擋測±Vs端對應無短路才能通電。
有調壓器，第一通電可先調低電壓再接入。為防止意外
損壞揚聲器，第一通電不接揚聲器。通電后，先測±Vs是否正常及對稱，再測TDA7294⒁腳輸出端應無直流電壓，若一切正常，容－源－電－子－網－為你提供技術支持
