自制小型直流UPS <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》

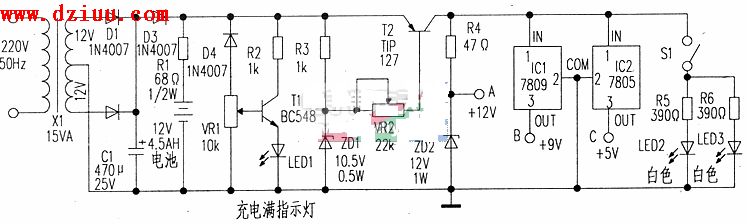

這種小型不中斷電源(UPS)可以提供5V、9v和12v直流電源.供給電流最大可達1A。在主電源中斷時可無延時地對負載供電。 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
對使用12v電源的設備
,當電池電壓降低至10.5V時,電路就立刻將負載斷開,以避免電池的深度放電。在電池電壓充滿后.用LED1發光給出指示。在夜間電源發生故障期間,兩只白色LED2和LED3小型發光二極管可
應急照明。 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
當主電源接通肘.二極管D3獲正偏,使電池充電,R1用來限制充電電流。10k電位器VR1和晶體管T1一起
電壓比較器.以指示電壓電平。VR1應
得使LED1在充電階段保持熄滅.只有在電池充滿后才發光,
電池電壓為12V。 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
若主電源發生故障,D3變成反偏,而D4變成正偏,
電池就自動對負載繼續進行供電,沒有絲毫延時。當電池電壓或輸入電壓低至10.5v時,由R3、ZD1、VR2和T2構成的“切斷”電路馬上就阻止電池的深度放電。
電壓在12v
,則T2導通。但
電池電壓減少至低于10.5V時.穩壓二極管ZD1就截止,T2基極電位變正.進入截止模式,阻止了輸出級的電流。VR2應
得使他在電池電壓高于10.5V時.其射一基電壓保持在0.6v使T2工作。 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
<<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
在主電源恢復供電后,
輸出電壓又可對其負載正常供電。但要記住,當主電源發生故障后.則只有在電池電壓充足(LED1發光)的
下才能對負載供電。對于部分充電的電池,只有9V和5v
,12V是無法再用了。 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
還有,
電池電壓低于10.5V.則12V、9V和5V三種電壓都無法再用。
電池電壓處于10.5v和13v
,則輸出端子“A”處的電壓范圍只是在10.5v和12V
.原因是“A”端連接了一只12v的齊納二極管ZD2.
<<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
“B”和“C”端分別經穩壓芯片IC1和IC2提供9V和5V。LED2和LED3是兩只超亮白色LED.用于應急照明,R5、R6分別為限流電阻。 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
在連接電路至電池和變壓器之前,先將電路連接至可變直流電源,加上12v,調節VR1
LED1發光。再將電壓減少至10.5v.調節VR2
輸出截止。然后撤去可變電源,在電池端連接一充足電的12V電池,看LED1是否發光。一切無誤后,將電路連接至電池和變壓器。電池選用12V 4.5Ah UPS專用的充電電池。 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
