UPS電源也
不間斷電源,UPS電源工作原理和
的開關電源有一點相似,只是控制方式不一樣,UPS電源有儲蓄電能的功能,而
的開關電源是不
有這一功能的,這也 是UPS電源的一大特點,還有
UPS電源的輸出電源要比
的開關電源輸出的電源質量好些,輸出是很穩定的電能。
UPS電源系統由4部分組成:整流、儲能、變換和開關控制。其系統的穩壓功能通常是由整流器完成的,整流器件采用可控硅或高頻開關整流器,本身具有可根據外電的變化控制輸出幅度的功能,從而當外電發生變化時(該變化應滿足系統要求),輸出幅度基本不變的整流電壓。凈化功能由儲能電池來完成,
整流器對瞬時脈沖干擾不能消除,整流后的電壓仍存在干擾脈沖。儲能電池除可存儲直流直能的功能外,對整流器
就象接了一只大容器電容器,其等效電容量的大小,與儲能電池容量大小成正比。
電容兩端的電壓是不能突變的,即
了電容器對脈沖的平滑特性消除了脈沖干擾,起到了凈化功能,也稱對干擾的屏蔽。頻率的穩定則由變換器來完成,頻率穩定度取決于變換器的振蕩頻率的穩定程度。為方便UPS電源系統的日常操作與維護,設計了系統工作開關,主機自檢故障后的自動旁路開關,檢修旁路開關等開關控制。

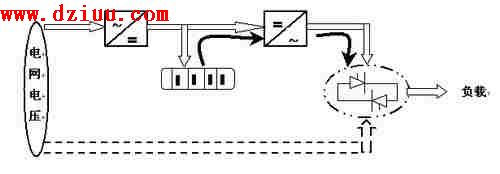

如圖1
,在電網電壓工作正常時,給負載供電如
,而且,
給儲能電池充電;當突發停電時,UPS電源開始工作,由儲能電池工給負載所需電源,維持正常的生產(如粗黑→
);當
生產
,負載嚴重過載時,由電網電壓經整流直接給負載供電(如虛線
)。
UPS電源系統主要分兩大部分,主機和儲能電池。額定輸出功率的大小取決于主機部分,并與負載屬那種性質有關,
UPS電源對不同性能的負載驅動能力不同,通常負載功率應滿足UPS電源70%的額定功率。儲能電池容量的選取當負載功率確定后主要取決其后備時間的長短,
時間因各企業
不同而不同,主要由備用電源的接入時間來定,通常在幾分鐘或幾個小時不等。萊鋼中小型棒材生產線因生產
不允許斷電,
,UPS電源系統在檢測到電網電壓中斷后,可自行啟動供電,且隨著儲能電池慢慢放電,儲能電池的容量隨著時間會
降低,考慮到壽命終止時儲能電池容量下降到50%并留有
的余量,我廠UPS電源系統的工作時間當儲能電池滿容量時為2小時,半容量為1小時。
2.1電源工作原理
2.1.1 AC-DC變換:將電網來的交流電經自耦變壓器降壓、全波整流、濾波變?yōu)橹绷麟妷海┙o逆變電路。AC-DC輸入有軟啟動電路,可避免開機時對電網的沖擊。
2.2 .2 DC-AC逆變電路:采用大功率IGBT模塊全橋逆變電路,具有很大的功率富余量,在輸出動態范圍內輸出阻抗特別小,具有快速響應特性。
采用高頻調制限流技術,及快速短路保護技術,使逆變器無論是供電電壓瞬變還是負載沖擊或短路,均可安全可靠地工作。

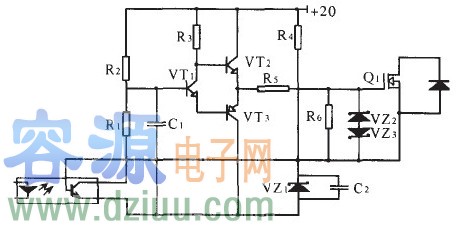

2.3.3 控制驅動:控制驅動是完成整機功能控制的核心,它除了提供檢測、保護、同步以及各種開關和顯示驅動信號外,還完成SPWM正弦脈寬調制的控制,

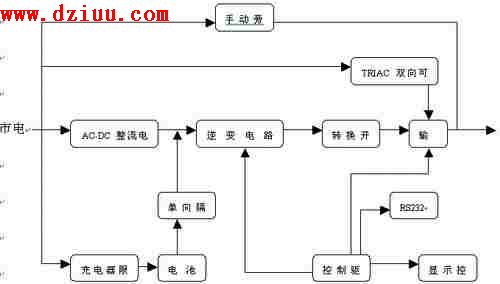

采用靜態和動態雙重電壓反饋。極大地改善了逆變器的動態特性和穩定性。不間斷電源工作原理框圖如圖2
。

2.3電源工作過程
當市電正常380Vac時,直流主回路有直流電壓,供給DC-AC交流逆變器,輸出穩定的220Vac交流電壓,
市電對電流充電。當

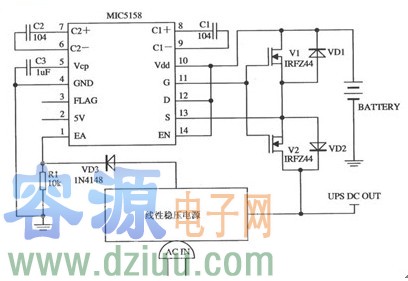

時候市電欠壓或突然掉電,則由電池組通過隔離二極管開關向直流回路饋送電能。從電網供電到電池供電沒有切換時間。當電池能量即將耗盡時,不間斷電源發出聲光報警,并在電池放電下限點停止逆變器工作,長鳴告警。不間斷電源還有過載保護功能,當發生超載(150%負載)時,跳到旁路容-源-電-子-網-為你提供技術支持
