三個最簡單的三極管放大電路(圖文)
上面這個電路夠簡單吧?你可以得到，只要是NPN晶體管都可以使用。BC547三極管極性：字面朝上，左→右 C、B、E
LED、 220歐姆電阻、晶體管的連接如照片中
上面這個電路夠簡單吧?你可以得到，只要是NPN晶體管都可以使用。BC547三極管極性：字面朝上，左→右 C、B、E
LED、 220歐姆電阻、晶體管的連接如照片中顯示。手指觸摸圖中的兩個點可以點亮LED。由于一只晶體管的放大倍數有限，想讓LED發光更明亮，或許你需要用點力兩只手分別捏住兩個點。你的身體相當于一個電阻，電流流過你的身體(手指)給三極管基極提供一個偏置電流。晶體管將流過你手指的電流放大約200倍，這足以點亮LED。
二、第二簡單的電路
這是第二個最簡單的電路。已添加第二個晶體管將你的手指傳遞的電流進行放大。該晶體管的增益約200，你的手指只需輕輕觸摸圖中的兩個點，LED就會被點亮。增添的三極管將通過你的手指的電流放大了約200倍再提供給原三極管，總放大倍數約40000倍。

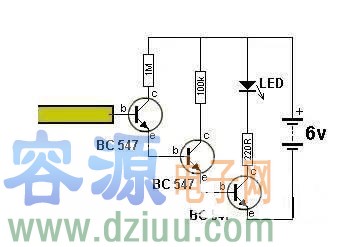

三、放大八百萬倍的高增益電路
該電路有極高的放大倍數，它可以非接觸檢測電源線是否通電。只需將它靠近墻壁，它會檢測到電源線的位置。它有約200×200×200 = 8，000，000的增益，該電路的輸入端阻抗非常高，能夠檢測周圍是否存在電場。
這張照片顯示了電路的連接，檢測端接有一小塊銅箔板，能增強檢測電場的能力。

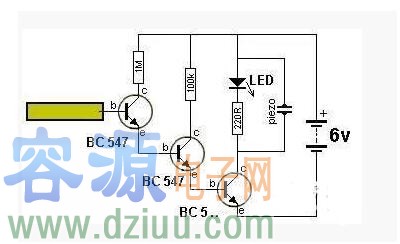

在上面的電路基礎上，這個電路增加一個壓電蜂鳴器，當檢測到市電時，LED點亮同時蜂鳴器會發聲。
