簡易自制家用逆變器電路圖
簡易自制家用逆變器電路圖一：

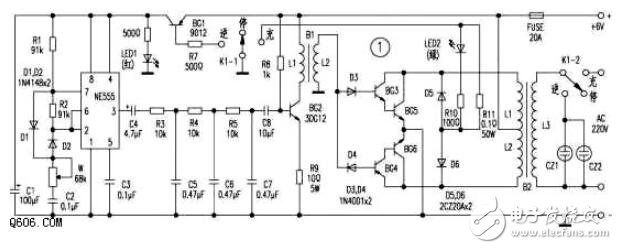

電路見圖1｡當把開關K1打向“逆變”位置時，BG1導通，由時基電路NE555及外圍元件組成的無穩態多諧振蕩器開始振蕩，其充､放電時間常數可調節｡如果選擇R1=R2，則輸出脈沖的占空比為50%，該多諧振蕩器的振蕩頻率f=1.443/（R1+R2+2W）C2，圖中的元件數值可使振蕩頻率調在50Hz，振蕩脈沖由役腳輸出，波形為方波，該方波經C4耦合，R3､C5積分變?yōu)槿遣ǎ@個三角波又經R4､C6，第二次積分和R5､C7第三次積分，變?yōu)榻频恼也ǎㄟ^(guò)C8耦合到BG2，由BG2放大后在B1的L2線圈上輸出｡當L2上端電壓為正時，D4截止，D3導通，使BG4､BG6截止，BG3､BG5導通，電流由電瓶正極→B2的L1→BG5→電瓶負極;當L2上端電壓為負時，D3截止，D4導通，使BG3､BG5截止，BG4､BG6導通，電流由電瓶正極→B2的L2→BG6→電瓶負極｡BG5､BG6交替導通､截止，經變壓器B2合成正負對稱的正弦波，并由L3升壓送至逆變輸出插座CZ1､CZ2，供用電器使用，同時LED1（紅色）亮，指示逆變狀態｡
當開關打向“充電”位置時，市電經變壓器B2降壓､D5､D6全波整流､R11限流后對電瓶充電，同時LED2（綠色）亮，指示充電狀態｡
元件選擇和制作
本電路中元器件均為易購的常用元器件，按圖中所示數值選用即可｡B1用收音機輸出變壓器，應選用鐵心大，線徑粗的那一類，把原來接喇叭的這一組線圈接在L2位置，BG3､BG4分別用兩只9013和9012并聯組成，如圖2和圖3所示｡BG5､BG6均由四只3DD15并聯組成，如圖4所示｡BG5､BG6的散熱器面積不應小于600cm2，B2逆變變壓器可選用成品｡整機用印刷線路板可自行設計制作｡電瓶選用容量大于150Ah的電瓶｡
本逆變器的調試只需調W，使逆變電壓頻率為50Hz即可｡
簡易自制家用逆變器電路圖二：

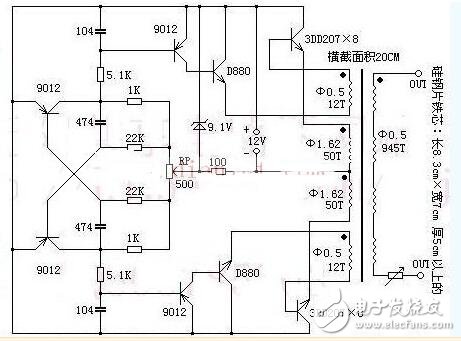

在12V供電端串上電流表，空載開機，調節RP，使電流最小，再接上60W燈泡，調RP，使電流最小，重復空載負載調節多次，直至電流再無法調小，此時貼近變壓器聽，噪聲應該是最小，若沒有調節平行，噪聲很大，不貼耳也能聽到。
自制家用逆變器電路圖三：

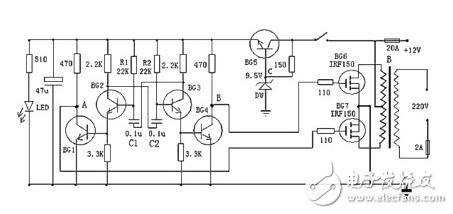

下圖較為容易制造的逆變器電路圖，能夠?qū)?2V直流電源電壓逆變?yōu)?20V市電電壓，電路由BG2和BG3組成的多諧振蕩器推進，再經過BG1和BG4驅動，來控制BG6和BG7工作。其中振蕩電路由BG5與DW組的穩壓電源供電，這樣能夠使輸出頻率比擬穩定。在制造時，變壓器可選有常用雙12V輸出的市電變壓器。可依據需求，選擇恰當?shù)?2V蓄電池容量。
以上就是本人收集關于 簡易自制家用逆變器電路圖的全部電路，都是一些簡易電路圖，制作也很方便，喜歡的朋友可以制作試一下。容－源－電－子－網－為你提供技術支持
本文地址：http://www.flswjt.cn/nbq/15742963063449.shtml
本文標簽:
-
簡易自制金屬探測器電路圖，只需少量元器件即可制作成
金屬探測器電路圖 金屬探測器可應用很多領域，當然，金屬探測器根據工作原理的不同，也可以分為很多種的類型電路，今天我們主要介紹的是用集成電路555制作的金屬探測器，由
關鍵詞： 所屬欄目：電路圖 -
自制最簡單干電池充電器電路圖（原理圖）
自制最簡單干電池充電器電路圖（原理圖）：干電池應用場合很多，遙控器應用干電池是最常見的一種，還有就是兒童玩具應用干電池也很多，只要是充電電池，就可以進行二次充電使用，其實干電池充電電路原理很簡單，自制最簡單干電池充電器電路也很容易，對于電子技術要求不高，只要會一點電路基本常識就可以輕松制作出來，如下圖所示：電子元器件很少，核心器件就是一個多抽頭變壓器，可以輸出固定電壓AC12V、AC8V、AC6V等就能完成。電路原理圖如下：
關鍵詞：充電器電路圖 所屬欄目：電路圖 -
自制最簡單12v轉220v逆變器制作及電路圖（車載大功率）
自制最簡單12v轉220v逆變器制作及電路圖（車載大功率）；在有直流低電源而沒有220V交流電的情況下，逆變器是最佳的轉換裝置，很多場合都適用，比如喜歡釣魚的朋友，可以用逆變器為自己的用電設備使用。本文介紹一款應用CW3525A集成塊制作的最簡單12v轉220v逆變器及電路圖。電路很簡單，制作也方便，適用性很強。
關鍵詞：逆變器高頻逆變器 所屬欄目：逆變器電路圖 -
自制12伏變220伏的逆變器、電路圖（大功率200W）
自制12伏變220伏的逆變器、電路圖（大功率200W）利用晶閘管電路把直流電轉變成交流電，這種對應于整流的逆向過程，定義為逆變。
例如：應用晶閘管的電力機車，當下坡時使
關鍵詞：逆變器高頻逆變器 所屬欄目：逆變器電路圖 -
自制最簡單12V開關電源電路圖（WS157）
自制最簡單12V開關電源電路圖（WS157）
開關電源是利用現代電力電子技術，控制開關管開通和關斷的時間比率，維持穩定輸出電壓的一種電源，開關電源一般由脈沖寬度調制（
關鍵詞：開關穩壓電源 所屬欄目：開關電源電路圖 -
自制：直流最簡單過流保護電路圖
直流最簡單過流保護電路圖在很在電子電路中，都要加保護電路，常用電路有過壓保護、過流保護、漏電保護等，下面介紹一款最簡單過流保護電路，對于要求不高的場合可以使用，
關鍵詞：過流保護電路 所屬欄目：電子基礎 -
最簡單大功率500W晶體管逆變器電源電路圖
最簡單大功率500W晶體管逆變器電源電路圖
逆變器主要作用就是將低電壓轉換成高電壓，常見的就是要轉換成交流220V－50Hz,下面為大家介紹一個最簡單大功率的逆變器，電
關鍵詞： 所屬欄目：逆變器電路圖 -
簡單自制tl494逆變器電路圖50hz輸出，大功率
簡單自制tl494逆變器電路圖50hz輸出，大功率輸出，
逆變器（inverter）是把直流電能（電池、蓄電瓶）轉變成交流電（一般為220v50HZ正弦或方波）。應急電源，一般是把直流
關鍵詞：逆變器穩壓電路 所屬欄目：逆變器電路圖 -
簡單自制tl494逆變器電路圖50hz輸出，大功率
簡單自制tl494逆變器電路圖50hz輸出，大功率輸出，
逆變器（inverter）是把直流電能（電池、蓄電瓶）轉變成交流電（一般為220v50HZ正弦或方波）。應急電源，一般是把直流
關鍵詞：逆變器穩壓電路 所屬欄目：逆變器電路圖 -
車載12v轉220v逆變器電路圖（CW3525A應用電路）
變器電路圖（CW3525A應用電路）車載12v轉220v逆 本車載逆變器電路實際上是一個數字式準正弦波DC／AC逆變器，具有以下特點：(1)采用脈寬調制式開關電源電路，轉換效率高
關鍵詞： 所屬欄目：逆變器電路圖 -
555逆變驅動電路圖－最簡單12v轉220v逆變器制作
555逆變驅動電路圖－最簡單12v轉220v逆變器制作
關鍵詞： 所屬欄目：逆變器電路圖 -
ne555+13005逆變電路圖
ne555+13005逆變電路圖
逆變器電路圖有很多種，采用不同的控制方式可以得到不同的電路及輸出功率及頻率，本文介紹的是用13005逆變電路圖，13005主要作用是功率開關管，1
關鍵詞： 所屬欄目：電源電路 -
大功率12V轉220V逆變器電路圖（500W）
大功率12V轉220V逆變器電路圖（500W） 這是逆變器電路的 500W輸出。它將12VDC轉換為220V 50Hz。您可以輕松，廉價地構建它。 朋友喜歡這個。因?yàn)橄矚g在戶外工作，或在必要
關鍵詞： 所屬欄目：逆變器電路圖 -
13005逆變電路圖
13005逆變電路圖:逆變器電路圖有很多種，采用不同的控制方式可以得到不同的電路及輸出功率及頻率，本文介紹的是用13005逆變電路圖，13005主要作用是功率開關管，13005決定輸出的功率（一般制作逆變器都希望輸出功率大更好）。電路前級主要是用NE555及13005控制，后級很簡單，就是整流加濾波得到直流電源。13005逆變電路圖如下：
關鍵詞：逆變器高頻逆變器 所屬欄目：逆變器電路圖 -

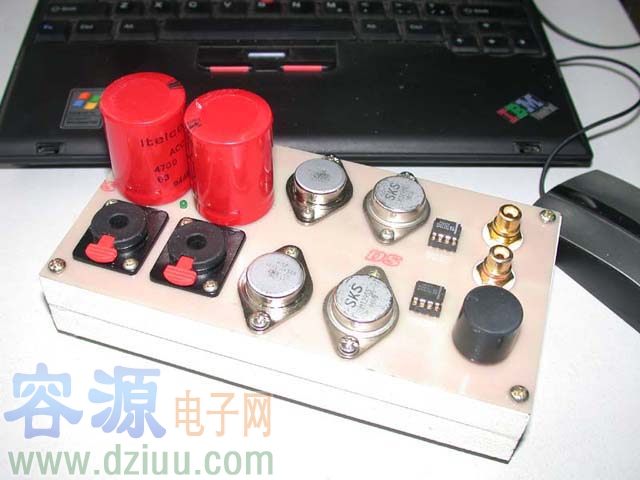

自制耳機放大器
