LED日光燈在日常生活中必不可少，每天都要使用，而對于設計 及維修人員
，了解LED節能燈驅動電路是必要的，下面介紹幾款常用LED驅動電路： <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。

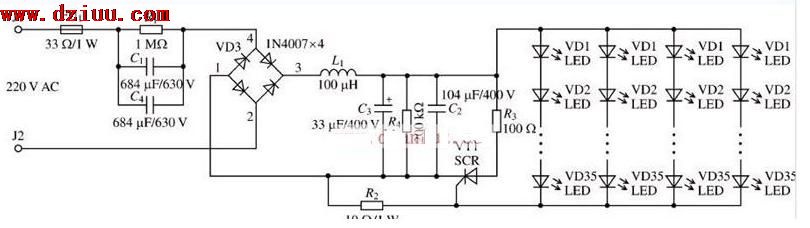

此款驅動電路是由分離元件制作而成的，電路簡單可靠，成本低，在
制作中可以得到非常好的效果。 <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

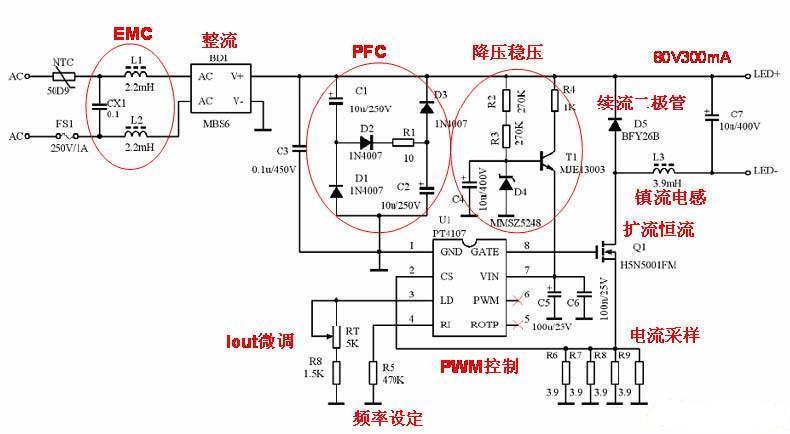

此款驅動電路應用PT4107
控制器件，電路圖中標有相應功能說明，直接看圖就行了。
容－源－電－子－網－為你提供技術支持
