工作原理   <<版權聲明：本文由容源電子網（www.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

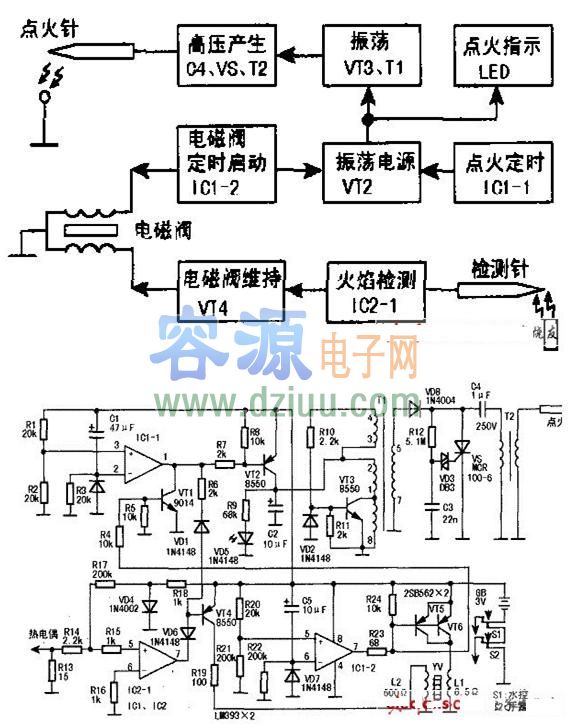

　　該熱水器控制電路由點火定時、振蕩電源控制、振蕩、點火指示、脈沖高壓產生、火焰檢測、主電磁氣閥啟動控制及維持等單元電路組成，其組成框圖如上圖，電路原理圖如下圖。   <<版權聲明：本文由容源電子網（www.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　1.點火時間定時控制電路   <<版權聲明：本文由容源電子網（www.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　該電路主要由IC1-1等組成。合上S2，再打開進、出水閥后，足夠的水壓(要求>0.03MPa)通過水/氣聯動閥內滑動頂桿使s1閉合，控制電路得電開始工作。R1、R2分壓后為IC1-1同相輸入端(3)腳提供1.5V基準參考電壓。電容C1兩端電壓不能突變，在剛接通電源的一段時間內，IC1-1反相輸入端(2)腳電壓高于(3)腳電壓，比較器(1)腳輸出低電平(接近0V)，其作用有二：   <<版權聲明：本文由容源電子網（www.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　一是使開關管VT2正偏導通，接通振蕩電路電源，LED點亮，作點火時間指示(C2是濾波電容);二是使VD5導通，并控制VT4飽和，電磁閥YV的副繞組L2通過4mA～5mA的維持電流。此電流過小，并不能開啟電磁閥。隨著C1兩端電壓的升高，約10s后，IC1-1(2)腳電壓低于(3)腳電壓，其(1)腳跳變為高電平(約等于電源電壓3v)，VT2截止，振蕩電路失電停振，點火過程結束，LED熄滅。當IC1-1(1)腳輸出高電平時，VD5也截止，但VT4的導通已由火焰控制電路IC2-1控制，L2中的維持電流不會中斷。   <<版權聲明：本文由容源電子網（www.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　2.振蕩及脈沖高壓產生電路   <<版權聲明：本文由容源電子網（www.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　VT3、T1等元件組成電感反饋式振蕩電路，偏置電阻R10、R11確定VT3的直流工作點，即振蕩強弱，VD2是保護二極管。T1次級(5)-(7)繞組輸出的高壓經VD8半波整流后，通過觸發變壓器T2初級為C4充電，經限流電阻R12為觸發電容C3充電。當C4兩端電壓約升至200V時，C3兩端電壓使雙向二極管VD3導通，并觸發單向可控硅VS導通，c4經VS、T2初級迅速放電，T2次級感應出約12kV的脈沖高壓，通過點火針對地(機殼)放電，引燃小火(俗稱常明火)，完成一次放電點火過程。隨后C3、C4又被充電，進行新一輪放電，放電頻率由R12、C3的時間常數決定。   <<版權聲明：本文由容源電子網（www.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　3.火焰檢測電路   <<版權聲明：本文由容源電子網（www.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　該電路由IC2-1及外圍元件組成。   <<版權聲明：本文由容源電子網（www.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　IC2-1接成零電平檢測器，其反相輸入端(6)腳被R16設置為0V。電源電壓先經限流電阻R18后由VD4鉗位為0.7V，再由R17、R14、R13分壓，為同相輸入端(5)腳提供一個很微小的正電壓，則(7)腳輸出高電平，VD6截止。一旦燃氣被點燃，檢測針(熱電偶)感測到高溫，火焰離子電流使IC2-1(5)腳電壓變為負電壓(約-0.3V)，(7)腳輸出翻轉為低電平，VD6導通，VT4也處于導通，保持電磁閥YV的副繞組L2中維持電流不中斷。   <<版權聲明：本文由容源電子網（www.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<版權聲明：本文由容源電子網（www.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　4.電磁閥啟動控制電路   <<版權聲明：本文由容源電子網（www.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　該電路由IC1-2、VT5、VT6等元件組成。IC1-2外圍元件組成定時器，其外圍元件及參數與IC1-1基本一樣，只是定時電容C5(10μF)取得小些，使電磁閥YV主啟動繞組L1的通電時間為2s左右。驅動管VT5、VT6并聯，以驅動電流(約400mA～470mA)。接通電源后，L1便通電啟動，啟動后由VT4為L2提供維持電流。在電磁閥啟動過程中，正偏壓經R4使VT1導通，將vT2基極電位拉低，保證在此期間振蕩和點火不停頓，防止在IC1-1工作失常后燃燒室聚積燃氣而引起爆燃。   <<版權聲明：本文由容源電子網（www.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
