維修電子節能燈，首先要排除假故障。關燈后節能燈有間隙性的閃光，這并不是燈的質量問題。主要原因是電工線路安裝不規范，將開關設在零線造成的。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

只要把進線端的零線與火線調換一下。使用了帶氖燈的開關，關燈后仍然能形成微流通路，或借線安裝雙聯開關的，會造成有時關燈后有閃光現象。
   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。

　 電子節能燈具有低電壓啟輝、無頻閃、無噪音、高效節能、開燈瞬間即亮、使用壽命長（３０００小時，為普通白熾燈的３倍多）等優點，很受消費者的歡迎（尤其在電源電壓波動頻繁的地區）。    <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

　　電子節能燈有玻罩型和裸露型。玻罩型又有球型、球柱型、工藝型等三個系列，前兩個系列均有全透明、刻花、彩色刻花和乳白色４個品種。它具有外形美觀、安裝時不易損壞燈管、耐碰撞等優點；裸露型則有Ｈ型、ＵＨ型、３Ｕ型、４Ｕ型、２Ｄ型及螺旋型等。按發光的顏色分，則可分為紅、綠、藍、黃（色溫為２７００Ｋ，屬暖色光，類似于白熾燈的光色）、白（色溫以６４００Ｋ居多，屬冷色光，類似于日光燈的光色）；   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

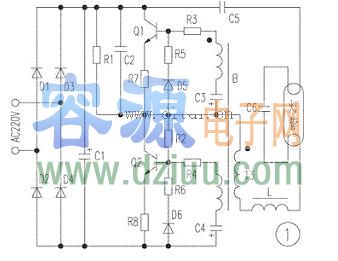

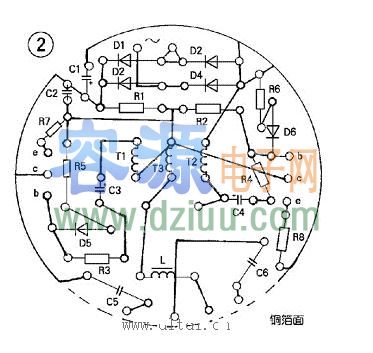

而色溫為５０００Ｋ的燈管因光色接近于自然光，對眼睛無刺激，更適合于學生和精細工作。本文介紹的電子節能燈電路見圖１，印板圖見圖２。該電路已加有軟啟動（燈絲預熱）電路，可延長燈管壽命。多應用于護目燈和外銷燈具中。

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。

　　維修電子節能燈，首先要排除假故障。關燈后節能燈有間隙性的閃光，這并不是燈的質量問題。主要原因是電工線路安裝不規范，將開關設在零線造成的。只要把進線端的零線與火線調換一下。使用了帶氖燈的開關，關燈后仍然能形成微流通路，或借線安裝雙聯開關的，會造成有時關燈后有閃光現象。    <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

　　維修電子節能燈時，為安全應用１：１隔離變壓器隔離市電。


一、燈不能正常點亮的檢修


１．為諧振電容Ｃ６擊穿（短路）或耐壓降低（軟擊穿），應換為耐壓在１ｋＶ的同容量優質滌綸或ＣＢＢ電容。    <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

２．燈管燈絲開路。若燈管未嚴重發黑，可在斷絲燈腳兩端并聯０．０４７μＦ／４００Ｖ的滌綸電容后應急使用。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

３．Ｒ１、Ｒ２開路或變值（以Ｒ１故障性較大），用同阻值的１／４Ｗ優質電阻代換。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。


４．三極管開路。如發現只有一只三極管開路，但不能更換一只，而應更換一對耐壓在４００Ｖ的同型號配對開關管。否則出現燈光打滾或再次燒管。    <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

５．燈光閃爍不停。燈管若未嚴重發黑，檢查Ｄ５、Ｄ６有無虛焊或開路，若Ｄ５、Ｄ６軟擊穿或濾波電容Ｃ１漏液及不良，也會使燈光閃爍不停。    <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

６．燈難以點亮，有時用手觸摸燈管能點亮或燈光打滾，這是Ｃ３、Ｃ４容量不足、不配對。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。


７．倘若單支小功率節能燈點亮后燈絲有發紅或發光的現象，還應檢查Ｄ１～Ｄ４有無軟擊穿，Ｃ１是否裝反或漏電，電源部分有無短路等。    <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

８．扼流圈Ｌ及振蕩變壓器Ｂ的磁心有斷裂。如若單換磁心，要注意三點：（１）使用符合要求的磁心，否則使扼流圈的電感值有較大出入，給節能燈埋下隱患；（２）磁隙不能過小，以免磁飽和；（３）磁隙間用合適的墊襯物墊好后，用膠粘劑粘上，并纏上耐高溫阻燃膠帶，以防松動。此外對Ｂ的同名端不能接錯。    <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

９．檢修使用觸發管的電子鎮流器，應重點檢查雙向觸發二極管，此管用ＤＢ３型，它的雙向擊穿電壓為３２±４Ｖ。    <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

二、有元件明顯損壞的檢修


１．雖不熔斷保險、不燒斷進線處線路而電阻等有明顯損壞的，三極管必損無疑。這首先是燈管老化引起的，其次是使用環境差，是由Ｃ１失去容量造成的。對于前二種，在更換電阻、三極管時，最好也更換配對的Ｃ３、Ｃ４小電解。對于后一種，Ｃ３、Ｃ４不必更換，Ｃ１工作在高壓條件下，務必選用優質耐熱電解電容器進行代換。    <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

２．在熔斷保險、燒斷進線處線路的下，若Ｃ１、Ｑ１、Ｑ２完好，則逐個對Ｄ１～Ｄ４進行常規檢查和耐壓測試�；虬眩模薄�Ｄ４用優質品代換。    <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

３．Ｃ１爆裂，如伴有熔斷保險、燒斷進線的現象，應將Ｄ１～Ｄ４、Ｃ１更換。    <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

４．只有Ｑ２一側的阻容件、三極管燒壞的，應重點檢查Ｃ２是否已擊穿。    <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

５．若高頻變壓器Ｂ損壞，∮０．３２ｍｍ高強線在１０ｍｍ×６ｍｍ×５ｍｍ的高頻磁環上繞制，Ｔ１、Ｔ２各為４圈；Ｔ３為８圈（注意頭尾）。扼流圈Ｌ：燈管功率５～４０Ｗ，相應為１．５～５．５ｍＨ。    <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

三、少數電子節能燈有干擾遙控彩電的現象。


　　可Ｌ的電感量或Ｃ２的電容量，使其不干擾遙控電視機，又能安全工作。
四、使用節能燈的注意事項
１．節能燈不能在調光臺燈、延時開關、感應開關的電路中使用。
２．應避免在高溫高濕的環境中使用。
３．電子節能燈與其他照明燈具一樣，不宜頻繁開和關。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
