采用NE5532制作的耳機放大器電路圖    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

NE5532用作前置放大，性能甚佳。現在用作小功率功放，效果究竟如何？與的運放電路幾乎一樣，但是其中的電阻、電容有較大的變動，工作和運放電路不一樣了。實驗證明NE5532作小功率功放，性能極佳。     <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

用耳機收聽CD(VCD)，我僅花三十多元錢就裝了一臺音質優美的高保真耳機放大器。NE5532用作前置放大，性能甚佳。現在用作小功率功放，效果究竟如何？    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

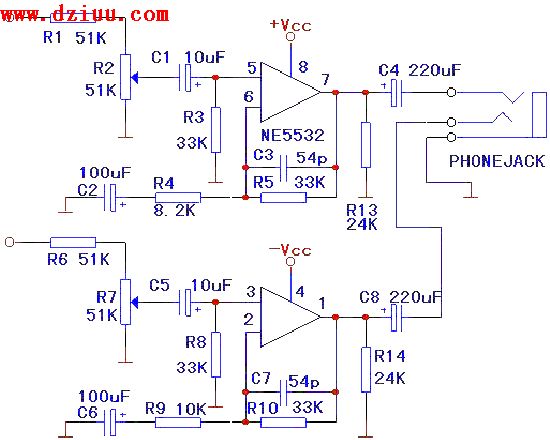

粗看電路原理圖，與的運放電路幾乎一樣，但是其中的電阻、電容有較大的變動，工作和運放電路不一樣了。實驗證明NE5532作小功率功放，性能極佳。初學愛好者不妨一試。
試制過程中應該注意下面幾點：    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

1，電源濾波電容C9、C10用得太小將引起自激。作前置放大時C9、C10用100μF就足夠了，但是作功放時就加大到470μF。濾波電容直接關系到音質好壞。
   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

2，電路中R4（R9）和R5(R10)的阻值應反復調試。在前置放大電路中R4（R9）為1KΩ，而R5（R10）為100KΩ，這樣它的放大倍數可達100倍。但現在作功放，就會出現自激，將R4(R9)改用8.2K，R5(R10)減為33K，放大倍數只有4倍，電路就不會自激，負反饋也適量，音質柔和、清晰、通透度高。若將R5（R10）繼續減小到15K，則負反饋過深，不但音量變輕，音色沉悶，讀者可反復調試，做到盡善盡美。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

3，C2（C6）是輸入回路的對地通路，在前置放大電路中只有10μF，作功放時就顯得輸入阻抗過大，信號阻塞，引起失真甚至自激。現將C2（C6）加大到100μF，音質明顯改善，音域變寬，高音清脆悅耳，中音純真明亮，低音深沉、豐厚。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

4，本機電源可在3V～15V中選擇。四節電池串連接成雙向（正、負3V），音量與12V時相差不大，但是音質不如用12V。建議使用9V～12V較好。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。

，輸入端串接R1（R6）51K，是用耳機收聽時音量太大，去掉R1（R6）可接5英寸以下的小喇叭，在案前、床頭收聽效果也很好。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
