機動車后掛閃速電路圖

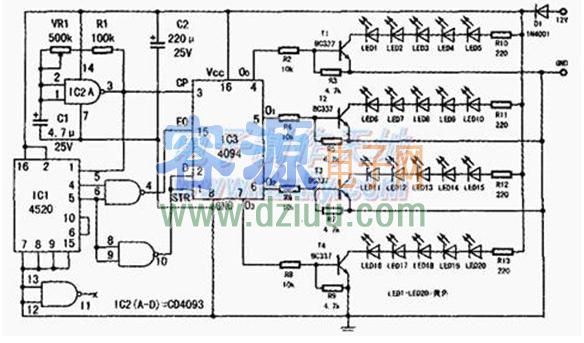

這種有關機動車（自駕汽車、貨車）后掛的安全閃速電路，如下圖。   <<版權聲明：本文由容源電子網（www.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

該電路可安裝在一PCB（印制板）上，將PCB放于一開放的小盒內，再將小盒放在機動車后背上。一旦機動車在公路上行駛出了故障，可將該閃速燈開啟，即使夜間、云霧天的能見度很低時，依靠后背的安全閃速燈，也可提醒路人或車輛駕駛員的注意，從而會使故障車走出困境。   <<版權聲明：本文由容源電子網（www.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。

下圖電路由4-2輸入與非門IC2CD4093、二進制計數器IC1CD4520、B位移位總線寄存器IC3CD4094和相關的外圍元件等組成。   <<版權聲明：本文由容源電子網（www.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

下圖電路一旦工作時，IC2的震蕩器IC2A工作，并按上述的輸出方式供給1Cl、IC3、以及IC1計數輸出信號通過D、C門加到IC3，結果IC3的移位輸出端使四組發光二極管，一組、一組地各自工作達到閃速點亮，閃速之后LED又點亮，之后又熄滅，上二述過程周期重復進行。

LED是高亮黃色的，整個燈閃速時很能引起人們的關注。該閃速燈電路供電為+12V，可直接由機動車上的電瓶引出供電，十分方便。   <<版權聲明：本文由容源電子網（www.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
