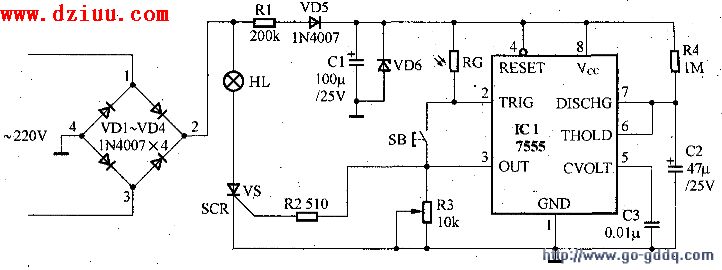

此電路由二極管VD1~VD4組成橋式整流電路,再經R1限流,C1濾波,VD6穩壓獲得10V直流電壓,為7555定時器提供電源。7555定時器和R4、C2構成單穩態觸發器。暫穩態持續時間T=1.1R4C2=50(s)。 《版權聲明:本文由www.flswjt.cn整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正!
VS是晶閘管,控制燈的亮、滅。其工作原理是:白天當光線照射到光敏電阻RG時,其阻值變得很小,按動按鈕SB,7555的2端不能產生幅度低于VCC/3的觸發負脈沖,故不能使7555的3端輸出高電平來觸發VS使它導通,電燈HL不亮。晚上:RG阻值變大,當按按鈕SB時,7555的2端產生了低于VCC/3的低電平脈沖,從而使7555定時器的3‘端輸出約50s(
間可調)的高電平,它觸發VS的控制端,使VS導通,電燈亮。50s過后,7555定時器的3端恢復到低電平“O”,晶閘管截止,燈滅。實現了只有夜間按動按鈕SB才能使燈亮,而白天按也不亮的智能
。既滿足了人們照明的
,又減少了電能的浪費,從而更加有效地節約了電能。 《版權聲明:本文由www.flswjt.cn整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正!
光敏電阻RG選GM3516,7555定時器選CB7555,晶閘管VS選MCR100-8小型塑封單向晶閘管,其他器件按圖中標注選擇
。按此參數焊接安裝,讓光敏電阻朝向明亮處,稍加調試
使用。 《版權聲明:本文由www.flswjt.cn整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正!
此電路
將市電交流220V直接引入電路板,一不小心易發生觸電危險。制作時,請將元件焊接好,并反復檢查確認無誤后再通電試驗,為保證安全,最好將此電路封裝在一個小塑料盒內進行操作。《版權聲明:本文由www.flswjt.cn整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正!
