KC001主要適用在各種供電裝置中作可控硅的單路脈沖移相觸發。觸發器具有溫漂小，移相線性度好，寬脈沖觸發等優點。可以在單相、三相半控橋式供電裝置中作移相觸發使用。本文由www.flswjt.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

電參數如下：
    電源電壓：直流+15V，-l5V，允許波動±5％(±10％時功能正常)。
    電源電流：正電流≤15mA，負電流≤10mA。
    同步電壓：交流l0V(有效值)。
    移相范圍：
    a．≥l50°(同步電壓l0V)。
    b．≥210°(二步電壓l0V分別輸入時)。
    鋸齒波幅度：≥10V(幅度以鋸齒波出現平頂為準)。
    輸出脈沖：
    a．脈沖寬度：l0µs～3.3腳(改變脈寬電容達到)。
    b．脈沖幅度：>13V(輸出接lkΩ電阻負載)。
    (最大輸出能力：15mA(吸收電流)。
    d．輸出反壓：BVceo≥l8V(測試條件：Ie=20µA)。
    移棚線性誤差：≤±1％。
    同步輸入端反壓：≥15V。
    同步輸入端允許最大同步電流：6mA(有效值)。
    允許使用環境溫度：-l0～+70℃。
KC001電路本身由鋸齒波形成電路，移相電壓，偏稱電壓和鋸齒波電壓綜合比較放大電路及移相觸發脈寬調節電路三部分組成。本文由www.flswjt.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

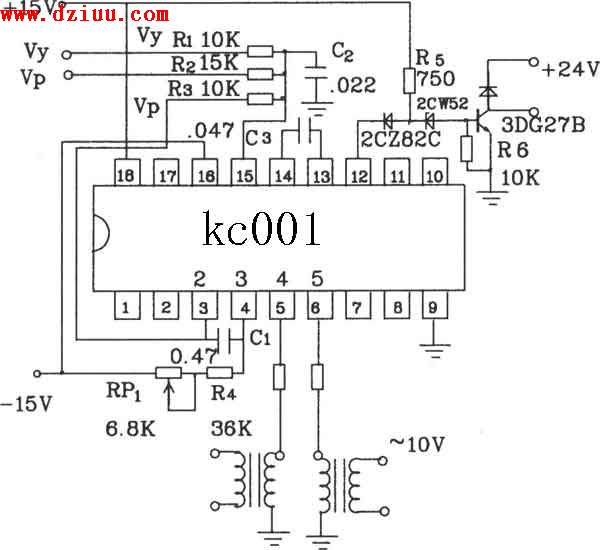

KC001電路圖
