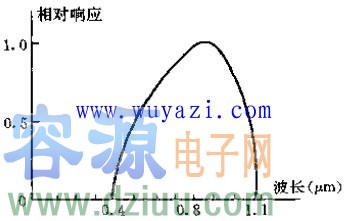

光敏三極管相當于在基極和集電極之間接有光敏二極管的普通三極管。其優點是靈敏度比光敏二極管高β倍,缺點是暗電流和集電結電容較大。光敏場效應管可看作是光敏二極管與場效應管的有機組合,它具有靈敏度高、線性范圍大、光譜響應寬、輸出阻抗低和體積小等優點,因此在微弱光信號和紫外光的檢測中得到了廣泛的應用。
1、光控報警器
下圖是用晶閘管作驅動器的光控報警器。在有光照時,光敏三極管導通,晶閘管因門極為低電平而呈關斷狀態,報警器不響。當光披遮斷時,光敏三極管截止,輸出高電平使晶閘管導通,報警器嘯叫。為使報警器停止嘯叫,可將S瞬時閉合,使晶閘管截止。
光控報警器
2、光電觸發器
下圖是由光敏三極管與N溝道結型場效應管組成的單穩態電路。無光照時,電源通過R1對電容C充電,T2導通。當照射到T1的光達到一定強度時,T1導通,T2截止,電容C通過R2、R3放電后,T2再次導通,此時不管光是否繼續照在T1上,電路的狀態不變。由于場效應管輸入阻抗很高,時間常數主要由(R2+R1)C決定。
光電觸發器
另外,光敏三極管還可用于光電轉換電路、光敏邏輯電路等。
