無線電接收機擴增電路原理圖
接收器還是很強大的無線電發射接收方案，它可以創建非常強烈的信號接收天線足夠響亮的聲音。而來自其他發射信號的接收信號太弱。唯一可以做的，就是要么增加天線，其中，也有其局限性的長度，或將其插入接收器的

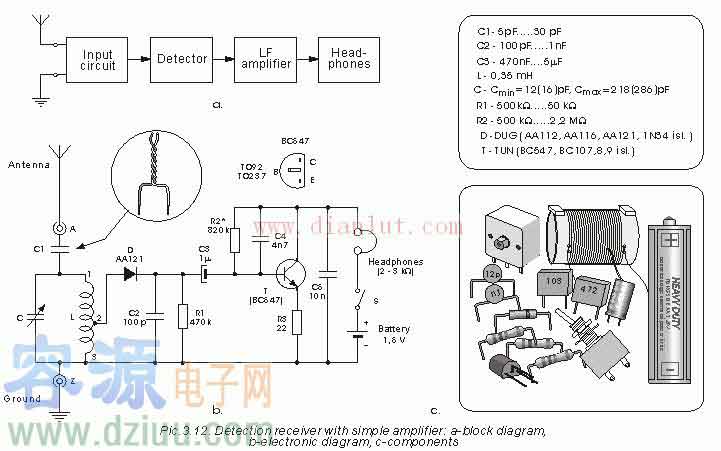

接收器還是很強大的無線電發射接收方案，它可以創建非常強烈的信號接收天線足夠響亮的聲音。而來自其他發射信號的接收信號太弱。唯一可以做的，就是要么增加天線，其中，也有其局限性的長度，或將其插入接收器的放大階段。最簡單的方法來執行，后者是添加一個低頻放大后，在檢測接收機，Pic.3.1檢測階段。在這樣一個接收器電氣原理圖上給出Pic.3.12.檢測階段中的電力負荷已不再耳機，而是一個普通的電阻R1.核因子信號，得到一個在其兩端，然后將被納入與晶體管T低頻放大器的耦合導致了電容C3.在晶體管的集電極電路的負荷是耳機，它轉換成聲音信號的放大低頻信號。
容－源－電－子－網－為你提供技術支持
本文地址：http://www.flswjt.cn/gongfangdianlu/y/15735269263407.shtml
本文標簽:
.
頂一下
0%
返回首頁
0
0%
------分隔線----------------------------
- 上一篇文章：TL431晶體電臺音頻放大電路原理圖
- 下一篇文章：最簡單tda2030a最優電路圖(經典電路)
-
超小型無線電SoC與創新的電池技術結合
超小型無線電SoC與創新的電池技術結合，使低成本的醫療電子產品也能連網。
物聯網（IoT）在很短的時間里顛覆了很多行業。但是，醫療和醫藥領域在采用物聯網的進程中受到了
關鍵詞： 所屬欄目：其他文章 -

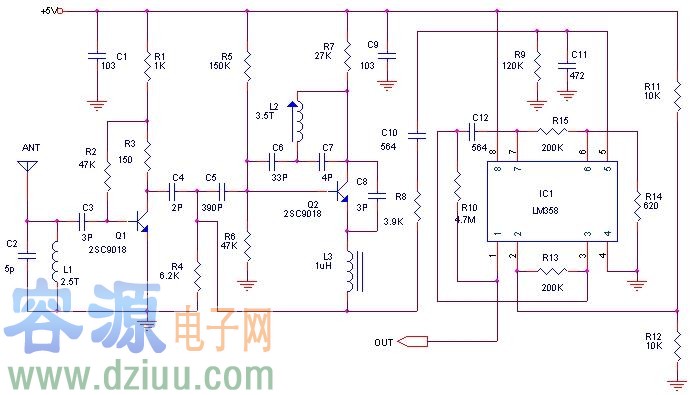

典型超再生無線電接收電路圖
