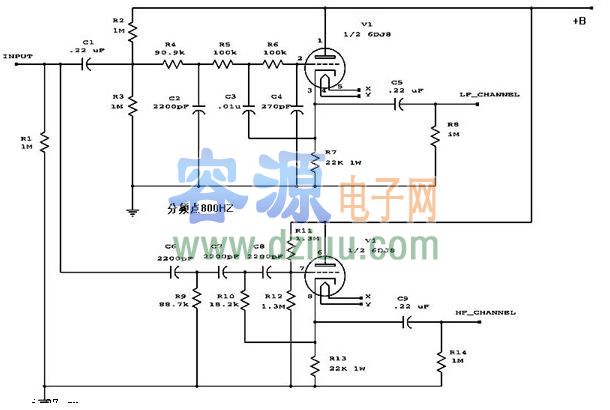

電子管6DJ8制作電子分頻器電路圖   <<版權聲明：本文由容源電子網（www.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

本電路使用電子管6DJ8電子分頻器，供電電壓+B=150V，分頻點設置在800HZ，可以滿足揚聲器系統的。注意的是，電子管在低頻部分的音色稍慢，有些疲軟，一部分人會更加喜歡力量強勁的低音效果，那么就不能采用電路。   <<版權聲明：本文由容源電子網（www.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<版權聲明：本文由容源電子網（www.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
