。基本結構主要由一次繞組、二次繞組和鐵心構成,一、二次繞組和鐵心
均有相匹配的絕緣措施,在正常
下,二次回路電壓與一次回路電壓成正比。
阻抗無限大,二次電壓等于零、磁勢也等于零,一次電壓就將
作用于激磁,使鐵心嚴重飽和、正弦交變磁通變為梯形波,二次繞組將感應較大的電流,磁飽和會使鐵損
而發熱,持續時間較長時,會使繞組的絕緣性能下降或燒壞。
還會造成二次側熔斷器熔絲熔斷,影響表計:嚴重時,
引起保護裝置誤動作和燒毀電壓互感器。為此,國標DL408-91《電業安全工作規程》第十章“繼電保護、儀表等二次回路上的工作要求”中強調“嚴格防止帶電電壓互感器二次回路短路或接地”。
原因
的原因!
電壓互感器在電力系統運行中數量較多,而且每臺設備二次側又有多組繞組,在運行人員巡查過程中很難及時發現故障缺陷,使之缺陷長期存在,
最終造成重大的人身和設備事故。下面介紹一種方法,

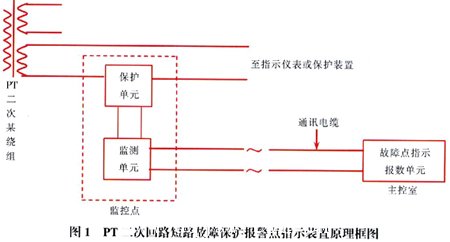

圖1的工作原理:由監測單元通過分別監測PT二次各回路中的電流,當回路電流升至
值并持續
時間時[注:保護、報警電流臨界值及保護動作時間可設定(初始值:電流≥8A,20ms)],視為該二次同路短路,
發給保護單元信號,使保護單元動作、斷開(該單元接通應有阻抗匹配功能),
發給故障點指示報警單元(安裝在主控室內)聲、光報警并指示出故障點的所在回路,便于檢修人員及時找到故障所在的回路。
既可進行在線監測,又有對電壓互感器二次同路短路自動缺陷消缺、并有故障點指示的作用。
5 結束語
(1)電壓互感器二次回路短路故障
加強巡查的方法,通過故障所發生的現象發現缺陷,也
在線監測的辦法,及時發現故障隱患,及時消缺,從而避免該故障對人身及設備的安全隱患。
(2)實時監測電壓互感器二次回路短路故障的方法同樣符合DL408-91導則中規定。
