這是一種輸出電壓連續可調的集成穩壓電源,輸出電壓在1.25-37V
連續可調,輸出最大電流可達1.5A。電路簡單,很適宜電子愛好者自制,
于各種小電器供電。
工作原理
溫馨提示:將鼠標指針放在圖片上,滾動鼠標可以動態改變圖片大小,方便分析電路圖。

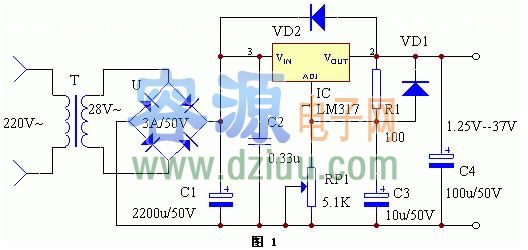

電路原理圖見圖1。LM317輸出電流為1.5A,輸出電壓可在1.25-37V
連續調節,其輸出電壓由兩只外接電阻R1、RP1決定,輸出端和
端
的電壓差為1.25V,
電壓將產生幾毫安的電流,經R1、RP1到地,在RP1上分得的電壓加到
端,通過改變RP1就能改變輸出電壓。注意,
得到穩定的輸出電壓,流經 R1的電流小于3.5mA。LM317在不加散熱器時最大功耗為2W,加上200×200×4mm3散熱板時其最大功耗可達15W。VD1為保護二極管,防止穩壓器輸出端短路而損壞IC,VD2用于防止輸入短路而損壞集成電路。 <<版權聲明:本站內容部分來源于網絡,如侵犯到你的權利請及時與我們聯系更正,聯系QQ:316520686。》
元器件選擇與制作
元器件清單見下表。 <<版權聲明:本站內容部分來源于網絡,如侵犯到你的權利請及時與我們聯系更正,聯系QQ:316520686。》
| 編 號 | 名 稱 | 型 號 | 數 量 |
| R1 | 電阻 | 100Ω | 1 |
| RP1 | 可調電阻 | 5.1K | 1 |
| C1 | 電解電容 | 2200u/50V | 1 |
| C2 | 滌綸電容 | 0.33u | 1 |
| C3 | 電解電容 | 10u/50V | 1 |
| C4 | 電解電容 | 100u/50V | 1 |
| VD1、VD2 | 整流二極管 | IN4002 | 2 |
| U | 整流全橋 | 3A/50V | 1 |
| IC | 可調三端穩壓 | LM317 | 1 |
| T | 電源變壓器 | 28V | 1 |
