3～15V-10A可調穩壓電源制作：

電子實驗中經常會用到低壓大電流的穩壓直流電源，本電路輸出電壓從3V到15V連續可調，最大負載電流可達10A，并且采用了具有溫度補償特性的，高精度的標準電壓源集成電路TL431，穩壓精度高，能滿足電子愛好者們的實驗檢修。

 該電路與普通串聯型穩壓電源基本，所不同的是使用了具有溫度補償特性的，高精度的標準電壓源集成電路TL431，電路簡單，易于制作，且穩壓性能很高。

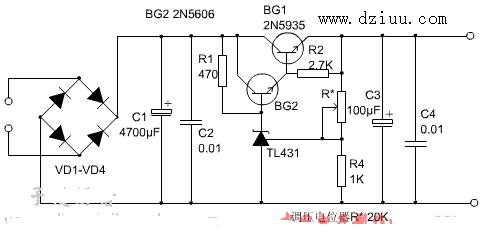

圖中電阻R4，穩壓集成電路TL431和可調電位器R*組成一個連續可調的恒壓源，為BG2基極提供基準電壓，穩壓集成電路TL431的穩壓值連續可調，穩壓值決定了穩壓電源的最大輸出電壓，想把可調電壓范圍擴大，可以改變R4和可調電位器的電阻值。

變壓器功率選擇在200W左右，次級電壓15V。整流橋四支二極管選用2CZ58C（10A/100V）。穩壓管BG1應選用金屬封裝的大功率三極管，它的發熱量很大，應盡量加大散熱片面積。
