CS5305/CS5310/CS5315/CS5318 單節/兩節/三節/四節鋰電充電管理IC系列
基于充電電流、效率、充電時間要求，兩節、尤其是三節、四節鋰電池串聯充電管理是以開關降壓型充電管理為主。降壓型充電電流比適配器輸出電流要大，并且市面9V/12V/14.5V/15V/18V/20V適配器都很通用，成熟，很容易就滿足電池充電電流要求。充電電流大，勢必要考慮充電效率，而開關型充電管理尤其同步開關型效率能做到90%以上。
深圳市永阜康科技有限公司結合客戶實際應用方案，推出管腳兼容的單節/兩節/三節/四節鋰電池同步降壓型充電管理芯片系列：CS5305/CS5310/CS5315/CS5318，耐壓高達28V。該系列芯片具有頻率抖動的功能，大大改善系統的EMI特性；充電電流最高可達3A,效率90%以上；全系列型號都具備完整的涓流，恒流，恒壓充電過程；具有終止電流可編程功能，通過設置不同的外部分壓電阻， 可以很方便的調節充電終止電流的大小；各種安全可靠的保護措施以及雙LED燈充電狀態指示，還帶了NTC溫度控制功能；全系列芯片采用獨有的EQA-16封裝，尺寸與SOP-8大小相當。廣泛應用于按摩儀、榨汁機、藍牙音響、廣場舞音響、無人機等案列。
CS5305/CS5310/CS5315/CS5318應用特性

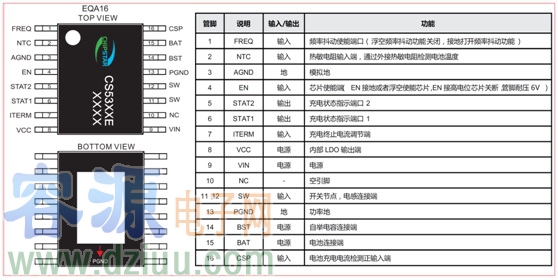

1. CS5305/CS5310/CS5315/CS5318腳位圖以及管腳說明

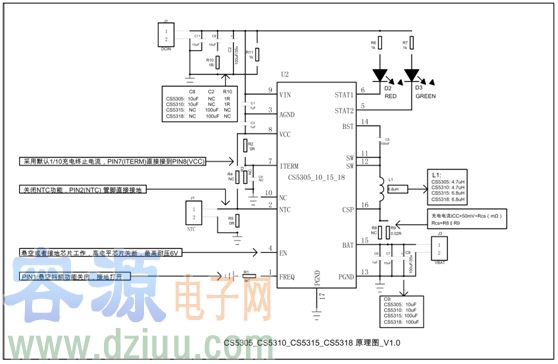

2. CS5305/CS5310/CS5315/CS5318 DEMO原理圖
3. CS5305/CS5310/CS5315/CS5318DEMO板PCB頂層設計圖

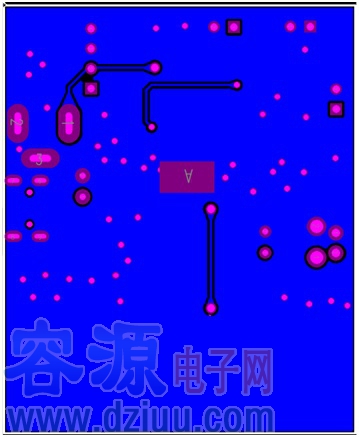

4. CS5305/CS5310/CS5315/CS5318 DEMO板PCB底層設計圖

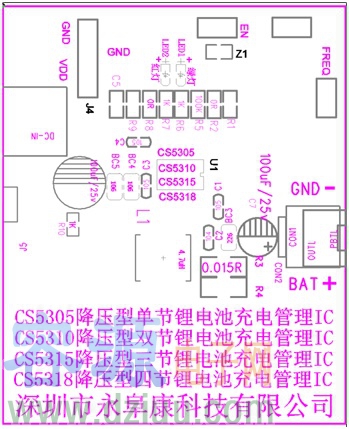

5. CS5305/CS5310/CS5315/CS5318 DEMO板貼片圖

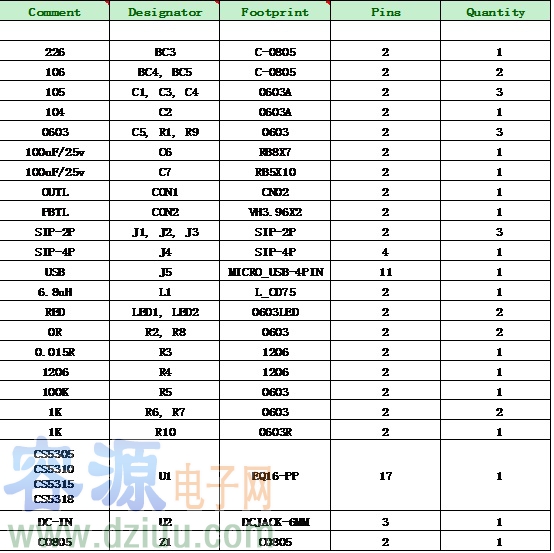

6. CS5305/CS5310/CS5315/CS5318 DEMO板物料清單

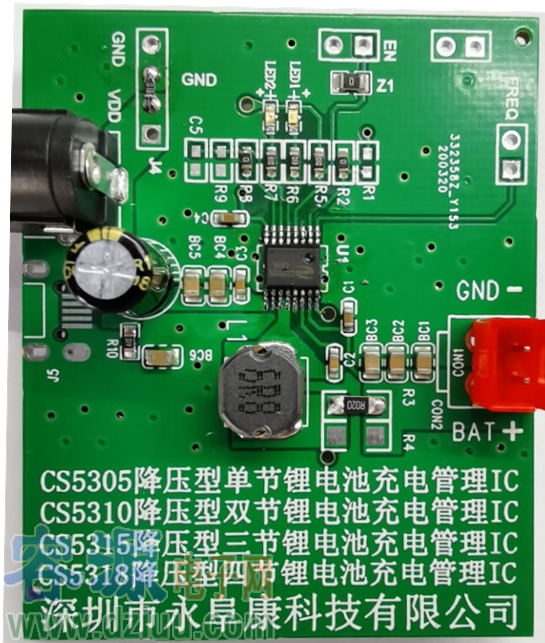

7. CS5305/CS5310/CS5315/CS5318 DEMO板實物圖
非常感謝用戶yongfukang 的投稿！
