UC3842引腳功能、uc3842a電路圖（中文資料）
在電源部分中，常常會看到UC3842應用，現在為大家介紹UC3842引腳功能及內部 電路圖，希望對于維修、開發人員提供源動力。 <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
1 UC3843功能及技術特性 <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
UC3843是一種高性能固定頻率電流模式控制器，專為直流至直流變換
方案。 <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
UC3843具有自動前饋補償、鎖存脈寬調制、欠壓鎖定、低壓啟動等特點， 電流模式工作可到500kHz.器件提供8腳雙列直插塑料封裝和14腳塑料表面貼裝封裝（SO- 14）。 <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

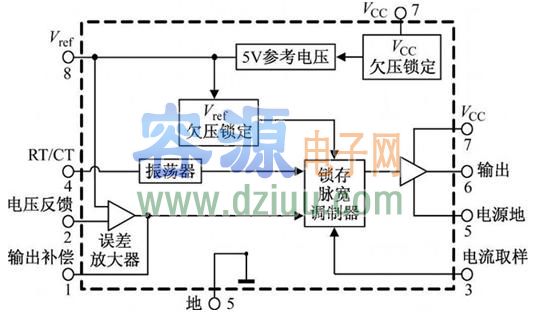

UC3843由振蕩器、誤差放大器、電流檢測比較器、脈寬調制鎖存器、參考穩壓器等幾部分組成， 內部結構如圖1

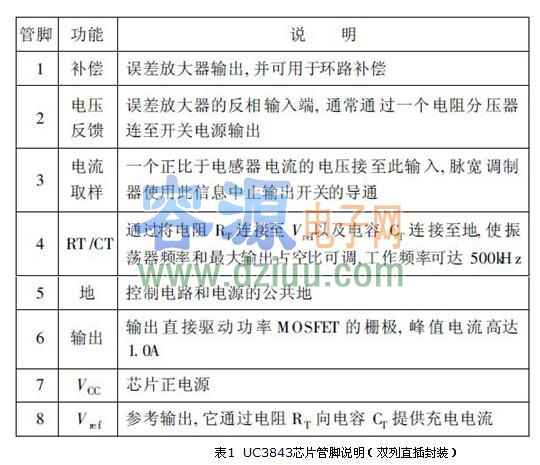

， 接口信號說明見表1. <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
<<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
UC3842引腳功能： <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
<<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
本文地址：http://www.flswjt.cn/dz/21/uc3842_52.shtml
