介紹簡單電感量測量裝置本文由www.flswjt.cn整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。
在電子制作和設計,經常會用到不同參數的電感線圈,這些線圈的電感量不像電阻那么
測量,有些數字萬用表雖有電感測量擋,但測量范圍很有限。
該電路以諧振方法測量電感值,測量下限可達10nH,測量范圍很寬,能滿足正常
下的電感量測量,電路結構簡單,工作可靠穩定,適合于愛好者制作。
一、電路工作原理tFJ電子資料網

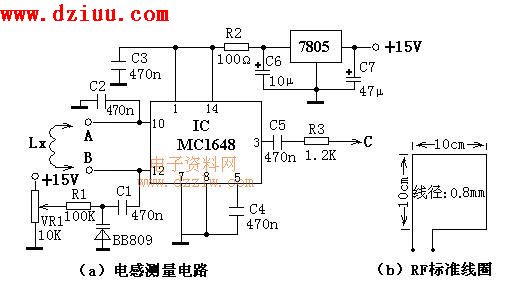

電路原理如圖1
。
