音響發燒友要想得到高質量放音效果,除了具備高保真音響設備之外,還要設法有效地抑制音源本身的噪聲。本人通過多次試驗,制作了動態躁聲抑制器,使磁帶、唱片、收音頭等音源的本底噪聲明顯減小。
<<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》

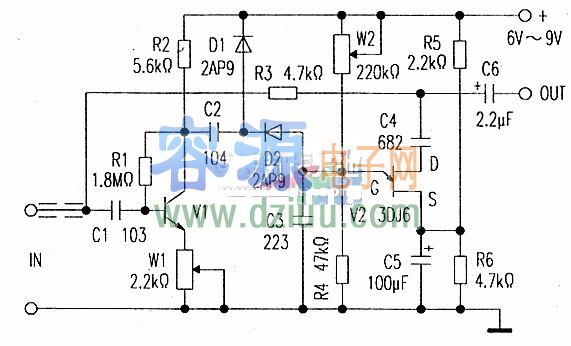

電路原理見下圖。輸八信號分成兩路,一路經R3、C6到輸出端。V2是結型場效應管 href="/dz/21/9918211339.shtml">場效應管,在電路中作壓控電阻使用,它的源極電壓由R5、R6的分壓比確定。C5是旁路電容,微調W2用以調節V2柵極電壓,使其在無信號輸八時略呈反偏,
其源、漏極間電阻約為100Ω,阻值較小,因而為C4通過V2漏源極并經C5到地提供了交流通道。
<<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
于是C4與R3一起組成了一個簡單的RC高頻濾波器,對流向c6輸出信號中的噪聲(主要在高音頻段)進行衰減。
<<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
另一路輸入信號經C1輸入到V1的基極,工作在共發射極放大
,靜態偏置由R1確定。R2是V1的集電極負載電阻,W1是V1的發射極電阻,用來改變放大器的負反饋量,控制增益。V1的輸出經C2輸送到由D1、D2組成的整流電路,整流輸出與V2柵極相連,其輸出電壓控制高頻濾波電路通道阻抗的大小。
<<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
當弱信號輸入時,整流電路輸出很小,對V2不產生影響,輸入信號的噪聲被C4、R3網絡濾除。輸入信號電平變大時,整流輸出增大,引起V2柵極電位下降,使C4、R3濾波通道受阻,對噪聲的衰減量減小,對高音頻分量的衰減也減小。 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》

整流輸出較大,V2就會截止,濾波通道
切斷,輸出信號不受濾波電路的影響。總之,噪聲抑制電路對低、中音頻信號和較高電平的高音頻信號沒有影響,而只對弱信號時的高頻分量在抑制噪聲的
有
程度衰減。
<<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
C3是濾波電容,用來穩定整流電路的輸出電壓,防止V2柵極受脈沖影響突然下降,引起信號失真。C3容量不宜太大,否則其上電壓將跟不上輸入信號電平的變化。C1、C2是耦臺電容,
提高放大器對高音頻信號的響應速度,
的容量用得較小。 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
噪聲控制電路的動作電平由W1控制,其動臂處于上端時,動作電平達最小值。
此電路對元件無特殊要求,V1 β值應≥70,
使用時,把抑噪器輸入端用屏蔽線與音源的輸人端相連。W1的最佳
可反復
決定,確定最佳
后,再細調W2,使效果最佳時止。
<<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
本抑噪器筆者應用在老中華牌電唱機去推動電子管功放。若是立體聲音源,可照圖再做一塊。 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
