常用可控硅調速調光電路圖
常用可控硅調速調光電路圖
可控硅應用電路舉例
1. 可控硅應用電路_直流可控硅觸發電路：如圖G2是一個電視機常用的過壓保護電路，當E+電壓過高時A點電壓也變高，當它高于穩壓管DZ的穩壓值時DZ道通，可控硅D受觸發而道通將E+短路，使保險絲RJ熔斷，從而起到過壓保護的作用。

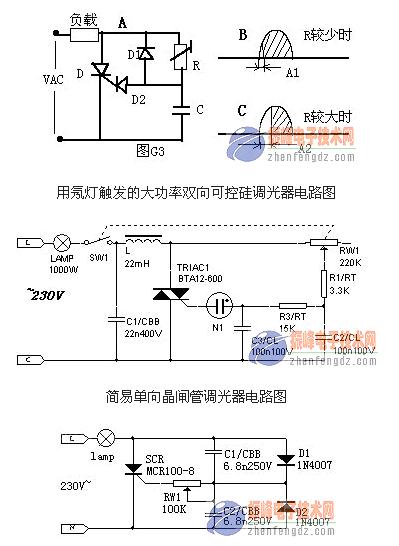

2. 可控硅應用電路_相位可控硅觸發電路：相位觸發電路
上是交流觸發電路的一種，如圖G3，
電路的方法是
RC回路控制觸發信號的相位。當R值較少時，RC時間常數較少，觸發信號的相移A1較少，
負載獲得較大的電功率；當R值較大時，RC時間常數較大，觸發信號的相移A2較大，負載獲得較少的電功率。典型的電功率無級
電路在日常生活中有
電氣產品中都應用它。

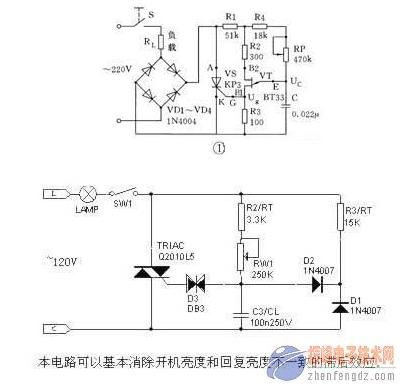

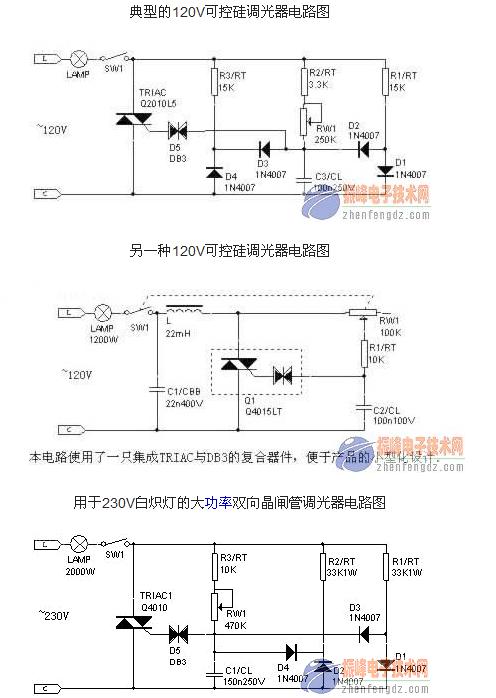

D1和D2分別對電源的正半波及負半波進行整流后對C1或C2充電，RW1用來調節觸發時間，
調節后的移相量不同，就可以達到改變輸出電壓的目的。本電路了電容器在正弦波交流電路中的電壓與電流相位差最大為90°這一原理，使用中比常規的RC串聯電路更穩定。
