電阻

　　圖1 電阻等效電路

　　電阻的等效阻抗

　　同一個電阻元件在通以直流和交流電時測得的電阻值是不相同的。在高頻交流下，須考慮電阻元件的引線電感L0和分布電容C0的影響，其等效電路如圖1所示，圖中R為理想電阻。由圖可知此元件在頻率f下的等效阻抗為

　　式 1

　　上式中ω＝2πf， Re和Xe分別為等效電阻分量和電抗分量，且

　　式 2

　　從上式可知Re除與f有關外，還與L0、C0有關。這表明當L0、C0不可忽略時，在交流下測此電阻元件的電阻值，得到的將是Re而非R值

　　電感

　　電感等效電路

　　圖2 電感等效電路

　　電感的等效阻抗

　　電感元件除電感L外，也總是有損耗電阻RL和分布電容CL。一般情況下RL和CL的影響很小。電感元件接于直流并達到穩態時，可視為電阻；若接于低頻交流電路則可視為理想電感L和損耗電阻RL的串聯；在高頻時其等效電路如圖2所示。比較圖1和圖 2可知二者實際上是相同的，電感元件的高頻等效阻抗可參照式 1來確定

　　式 3

　　式中 Re和Le分別為電感元件的等效電阻和等效電感。

　　從上式知當CL甚小時或RL、CL和ω都不大時，Le才會等于L或接近等于L。

　　電容

　　電容等效電路

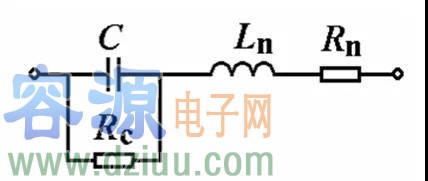

　　圖3 電容等效電路

　　電容的等效阻抗

　　在交流下電容元件總有一定介質損耗，此外其引線也有一定電阻Rn和分布電感Ln，因此電容元件等效電路如圖 3所示。圖中C是元件的固有電容，Rc是介質損耗的等效電阻。等效阻抗為

　　式 4

　　式中 Re和Ce分別為電容元件的等效電阻和等效電容， 由于一般介質損耗甚小可忽略(即Rc→∞)，Ce可表示為

　　式 5

　　從上述討論中可以看出，在交流下測量R、L、C，實際所測的都是等效值Re、Le、Ce；由于電阻、電容和電感的實際阻抗隨環境以及工作頻率的變化而變，因此，在阻抗測量中應盡量按實際工作條件(尤其是工作頻率)進行，否則，測得的結果將會有很大的誤差，甚至是錯誤的結果。

　　二極管

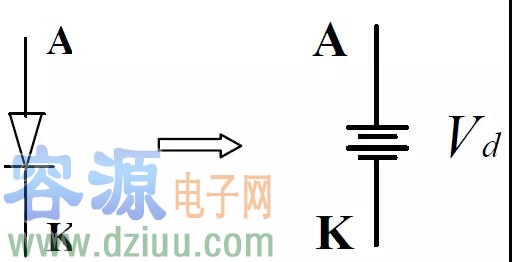

　　功率二極管的正向導通等效電路

　　（1）：等效電路

　　（2）：說明：

　　二極管正向導通時可用一電壓降等效，該電壓與溫度和所流過的電流有關，溫度升高，該電壓變小；電流增加，該電壓增加。詳細的關系曲線可從制造商的手冊中獲得。

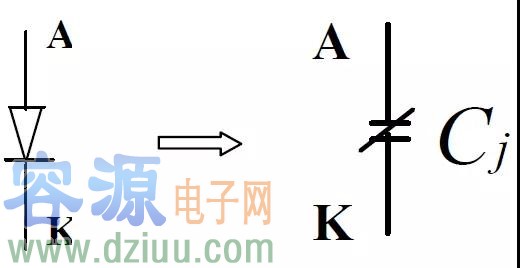

　　功率二極管的反向截止等效電路

　　（1）：等效電路

　　（2）：說明：

　　二極管反向截止時可用一電容等效，其容量與所加的反向電壓、環境溫度等有關，大小可從制造商的手冊中獲得。

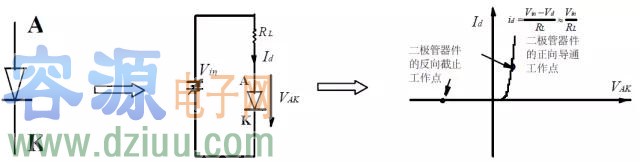

　　功率二極管的穩態特性總結

　　（1）：功率二極管穩態時的電流/電壓曲線

　　（2）：說明：

　　二極管正向導通時的穩態工作點：

　　當Vin >>Vd 時，有：

　　而Vd對于不同的二極管，其范圍為 0.35V~2V。

　　二極管反向截止時的穩態工作點： Id≈0，Vd = -Vin

　　（3）：穩態特性總結：

　　-- 是一單向導電器件（無正向阻斷能力）；

　　-- 為不可控器件，由其兩斷電壓的極性控制通斷，無其它外部控制；

　　-- 普通二極管的功率容量很大，但頻率很低；

　　-- 開關二極管有三種，其穩態特性和開關特性不同：

　　-- 快恢復二極管；

　　-- 超快恢復，軟恢復二極管；

　　-- 蕭特基二極管（反向阻斷電壓降＜＜200V，無反向恢復問題）；

　　-- 器件的正向電流額定是用它的平均值來標稱的；只要實際的電流平均值沒有超過其額定值，保證散熱沒問題，則器件就是安全的；

　　-- 器件的通態電壓呈負溫度系數，故不能直接并聯使用；

　　-- 目前的 SiC 功率二極管器件，其反向恢復特性非常好。

　　MOS管

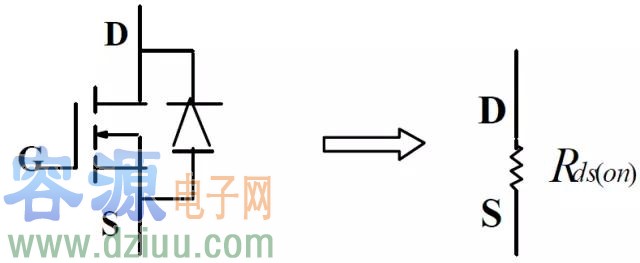

　　功率MOSFET的正向導通等效電路

　　（1）：等效電路

　　（2）：說明：

　　功率 MOSFET 正向導通時可用一電阻等效，該電阻與溫度有關，溫度升高，該電阻變大；它還與門極驅動電壓的大小有關，驅動電壓升高，該電阻變小。詳細的關系曲線可從制造商的手冊中獲得。

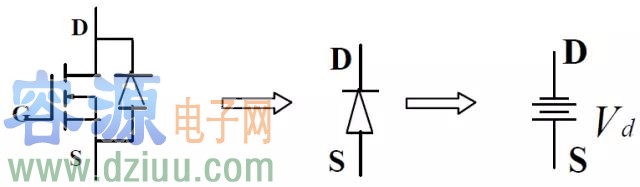

　　功率MOSFET的反向導通等效電路（1）

　　（1）：等效電路（門極不加控制）

　　（2）：說明：

　　即內部二極管的等效電路，可用一電壓降等效，此二極管為MOSFET 的體二極管，多數情況下，因其特性很差，要避免使用。

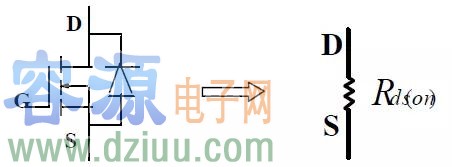

　　功率MOSFET的反向導通等效電路（2）

　　（1）：等效電路（門極加控制）

　　（2）：說明：

　　功率 MOSFET 在門級控制下的反向導通，也可用一電阻等效，該電阻與溫度有關，溫度升高，該電阻變大；它還與門極驅動電壓的大小有關，驅動電壓升高，該電阻變小。詳細的關系曲線可從制造商的手冊中獲得。此工作狀態稱為MOSFET 的同步整流工作，是低壓大電流輸出開關電源中非常重要的一種工作狀態。

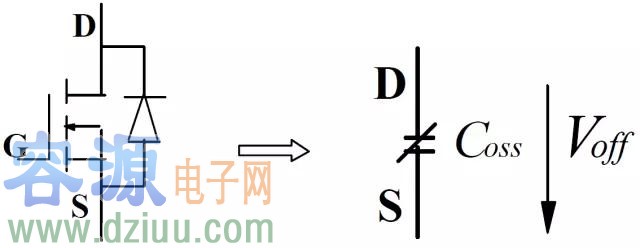

　　功率MOSFET的正向截止等效電路

　　（1）：等效電路

　　（2）：說明：

　　功率 MOSFET 正向截止時可用一電容等效，其容量與所加的正向電壓、環境溫度等有關，大小可從制造商的手冊中獲得。

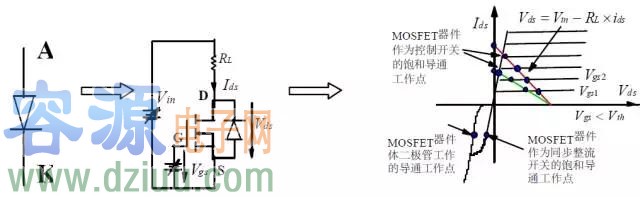

　　功率MOSFET的穩態特性總結

　　（1）：功率MOSFET 穩態時的電流/電壓曲線

　　（2）：說明：

　　功率 MOSFET 正向飽和導通時的穩態工作點：

　　當門極不加控制時，其反向導通的穩態工作點同二極管。

　　（3）：穩態特性總結：

　　-- 門極與源極間的電壓Vgs 控制器件的導通狀態；當Vgs<Vth時，器件處于斷開狀態，Vth一般為 3V；當Vgs>Vth時，器件處于導通狀態；器件的通態電阻與Vgs有關，Vgs大，通態電阻小；多數器件的Vgs為 12V-15V ，額定值為+-30V；

　　-- 器件的漏極電流額定是用它的有效值或平均值來標稱的；只要實際的漏極電流有效值沒有超過其額定值，保證散熱沒問題，則器件就是安全的；

　　-- 器件的通態電阻呈正溫度系數，故原理上很容易并聯擴容，但實際并聯時，還要考慮驅動的對稱性和動態均流問題；

　　-- 目前的 Logic-Level的功率 MOSFET，其Vgs只要 5V，便可保證漏源通態電阻很小；

　　-- 器件的同步整流工作狀態已變得愈來愈廣泛，原因是它的通態電阻非常小（目前最小的為2-4 毫歐），在低壓大電流輸出的DC/DC 中已是最關鍵的器件；

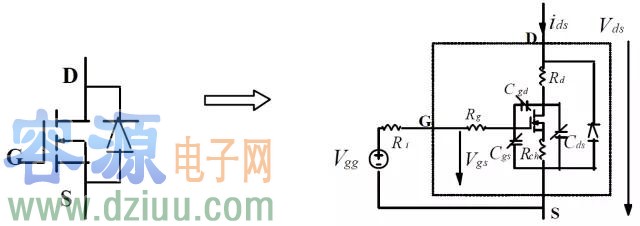

　　包含寄生參數的功率MOSFET等效電路

　　（1）：等效電路

　　（2）：說明：

　　實際的功率MOSFET 可用三個結電容，三個溝道電阻，和一個內部二極管及一個理想MOSFET 來等效。三個結電容均與結電壓的大小有關，而門極的溝道電阻一般很小，漏極和源極的兩個溝道電阻之和即為MOSFET 飽和時的通態電阻。
