使用模擬MCU，LDO，外部熱敏電阻和一些分立器件，您可以構建高精度的溫度傳感應用。

圖1中的電路顯示了Analog DevicesADuC7122精密模擬微控制器的工作原理可用于精確的熱敏電阻溫度監測應用。 ADuC7122集成了多通道12位SAR ADC，12個12位DAC，1.2 V內部基準電壓源，以及ARM7內核，126 kB閃存，8 kB SRAM以及各種數字外設，如UART，定時器，SPI ，以及兩個I2C接口。 ADuC7122連接到4.7kΩ熱敏電阻。

圖1：ADuC7122用作溫度監控器，與熱敏電阻連接（簡化原理圖，所有連接均未由于ADuC7122（7 mm×7 mm，108球BGA封裝）的小外形尺寸，整個電路可以安裝在極小的PCB上，從而進一步降低了成本。

與RTD類似，熱敏電阻是低成本的溫度敏感電阻器，由固體半導體材料構成，具有正或負溫度系數。熱敏電阻價格低廉，靈敏度高。它們檢測溫度的微小變化，這是RTD或熱電偶無法觀察到的。但是，熱敏電阻是高度非線性的;因此，如果不應用線性化技術，它們僅限于具有非常窄的溫度范圍的應用。電路線性化技術可以用軟件完成。

盡管功能強大的ARM7內核和高速SAR ADC，ADuC7122仍然提供低功耗解決方案。 ARM7內核運行在326.4 kHz且主ADC處于活動狀態并測量外部溫度傳感器，整個電路通常消耗7 mA。在溫度測量之間，可以關閉ADC和/或微控制器，以進一步降低功耗。

電路描述

圖1所示電路完全由USB接口供電。使用ADP3333（3.3V）低壓差線性穩壓器將USB的5 V電源調節至3.3 V. 3.3 V穩壓電源為ADuC7122提供DVDD電壓。如圖所示，ADuC7122的AVDD電源具有額外的濾波功能。濾波器也放置在線性穩壓器輸入端的USB電源上。

在此應用中使用ADuC7122的以下功能：

12位SAR ADC。

ARM7TDMI內核：功能強大的16/32位ARM7內核，集成126 kB閃存和SRAM內存，運行用戶代碼，用于配置和控制ADC，處理來自熱敏電阻傳感器的ADC轉換通過UART/USB接口控制通信。

UART：UART用作主機PC的通信接口。

兩個外部開關/按鈕（未顯示）用于強制部件進入閃光啟動模式。通過將DOWNLOAD保持為低電平并切換RESET開關，ADuC7122將進入引導模式而不是正常用戶模式。在引導模式下，可以使用USB接口通過I2CWSD工具重新編程內部閃存。

BUF_VREF：帶隙參考還通過緩沖器連接到BUF_VREF1和BUF_VREF2引腳，這些引腳可用作系統中其他電路的參考。這些引腳應連接至少0.1μF的電容，以降低噪聲。

電路中使用的熱敏電阻為4.7kΩ電阻，型號為NCP18XM472。它采用0603表面貼裝封裝。圖2電路中使用的熱敏電阻在25°C時具有以下規格：ß= 3500（ß參數描述電阻與溫度的關系）和電阻（R25）=4.7kΩ。

圖2：采用ADuC7122實現的簡單溫度傳感器電路。

ADuC7122的USB接口采用FT232R UART轉USB收發器實現，可轉換USB直接向UART協議發送信號。

除了圖1所示的去耦之外，USB電纜本身應該有一個鐵氧體，以增加EMI/RFI保護。該電路中使用的鐵氧體磁珠是Taiyo Yuden，BK2125HS102-T，在100 MHz時阻抗為1,000Ω。

電路必須在具有大面積接地平面的多層PC板上構建。必須使用適當的布局，接地和去耦技術來實現最佳性能。

圖2中的輸入熱敏電阻電路設計用于在0°C至90°C范圍內進行精確的溫度測量。請注意，此系統不包含溫度校準。該電路包含一個簡單的熱敏電阻電路，不包含電路線性化。如果該電路采用線性化技術，它可以在更寬的溫度范圍內工作;然而，這會降低傳感器的分辨率。

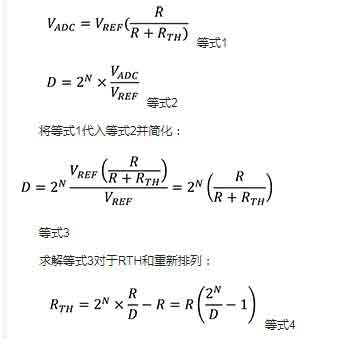

圖2中的電路設置為分壓器配置。這將允許我們使用以下公式將ADC結果D轉換為RTH（熱敏電阻）電阻的測量值：

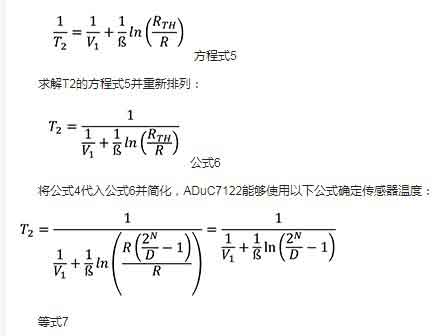

一旦計算出熱敏電阻的電阻，就可以使用Steinhart-Hart方程確定當前的溫度傳感器。 Steinhart-Hart方程的簡化ß參數變化的傳統形式為：

其中：

T2 =未知溫度V1 =298Kβ=熱敏電阻@ 298K或25°C的β參數。 β= 3500 R25 =熱敏電阻@ 298K或25°C的電阻。 R25 =4.7kΩRTH=熱敏電阻的電阻@未知溫度，由上式計算得出容－源－電－子－網－為你提供技術支持
