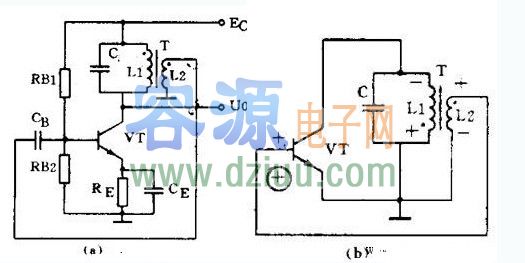

圖 1 （ a ）是變壓器反饋 LC 振蕩電路。晶體管 VT 是共發射極放大器。變壓器 T 的初級是起選頻作用的 LC 諧振電路，變壓器 T 的次級向放大器輸入提供正反饋信號。   <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享�！�

接通電源時， LC 回路中出現微弱的瞬變電流，但是只有頻率和回路諧振頻率 f 0 的電流才能在回路兩端產生較高的電壓，電壓通過變壓器初次級 L1 、 L2 的耦合又送回到晶體管 V 的基極。從圖 1 （ b ）看到，只要接法沒有錯誤，反饋信號電壓是和輸入信號電壓相位的，也說，它是正反饋。電路的振蕩迅速加強并最后穩定下來。   <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享�！�

　　變壓器反饋 LC 振蕩電路的特點是：頻率范圍寬、起振，但頻率穩定度不高。它的振蕩頻率是： f 0 =1 ／ 2π LC 。常用于產生幾十千赫到幾十兆赫的正弦波信號。
