簡單可調膽機電源
自制簡單可調膽機電源

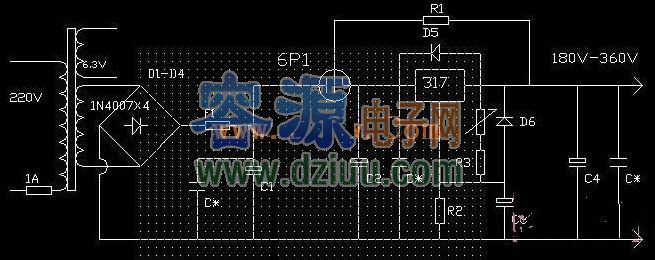

線路是一個兩級穩壓線路,即兩個穩壓線路的串聯,一個簡單的穩壓線路(由317輸出的穩定電壓做6P1膽管柵極基準電源,6P1陰極擴流輸出),和一個由317構成的穩壓線路串聯而成.線路非常巧妙地采用了一枚膽管和一枚317構成, <<版權聲明：本文由容源電子網（www.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
讓線路異常簡單和具有高性能.6P1膽管的緩動特性使整個線路具有緩起動性能,即輸出電壓在開機后是緩慢地升高最終到設定值.緩起動特性是膽放大線路
的.又
膽管的自限流特性(即膽管的陰極電流是受陰極結構和燈絲功率限定的)使線路又具有了短路保護功能(317也有限制電流功能,但它的限定值遠大于膽管),膽管的柵負電壓(6P1為十及伏)剛好又限定了317的輸入輸出電壓差,使317始終工作在安全電壓下,317構成的穩壓電路和常規
,
電路性能應該和普通317線路相近,尤其是內阻特性,
特性.是兩級串聯,線路的穩定特性和紋波電壓都較單級317穩壓有極大地提高. <<版權聲明：本文由容源電子網（www.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
電路元件表:
D1-D6:1N4007
F1:0.5A保險
C1:200U/450V
C2,C3,C4:22U/450V
R1:1K
R2:120K,2W金屬膜電阻四個并聯
R3:100
電位器:200多圈
制作時注意C1濾波電容的耐壓,當輸入電壓較高時,也應相應地C1的耐壓! <<版權聲明：本文由容源電子網（www.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
