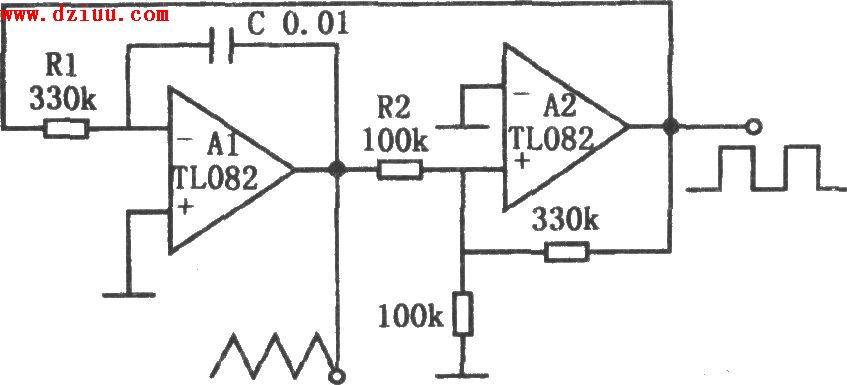

如圖
為簡單的三角波和方波產生電路。該電路由運算放大器組成的積分器和遲滯比較器電路構成。圖中R1和C組成積分時間常數。用來改變振蕩頻率。R2不僅改變三角波的振幅,
也改變三角波的頻率。此外,振蕩頻率還受遲滯比較器輸出電壓的影響。輸出電平高低由運放飽和電壓確定。
元件的離散性,它會影響波形的對稱性。 本文由www.flswjt.cn整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。
