本文介紹一款簡易電子門鈴制作的方法。
可以自己編曲的音樂門鈴電路,它能按順序發出9個音符,適合喜歡追求個性的電子愛好者實驗制作。

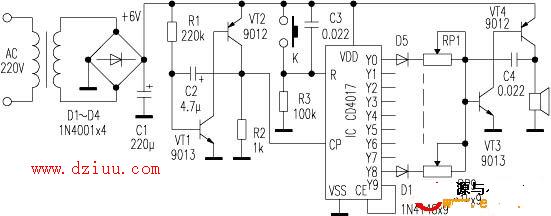

電路見圖,220V交流電經變壓器降壓、D1~D4整流、C1濾波,獲得+6V直流電壓。IC為十進制計數分頻器CD4017,Y0~Y9為十個計數輸出端,R為高電平復位端。接通電源后,因C3端電壓不能突變而使CD4017完成上電復位,只有Y0端輸出高電平,其余輸出端都為低電平。CP為CD4017的計數脈沖輸入端,由脈沖的上升沿觸發計數。三極管VT3、VT4和C4以及RP1~RP9組成音符振蕩器,振蕩器的工作頻率受CD4017計數輸出端Y0~Y8輸出的高低電平控制。VT1、VT2和周圍元件組成計數脈沖發生器電路,向CD4017發送計數觸發脈沖。CD4017的CE端為計數輸入的使能端,當CE接低電平時,CD4017的CP端接受脈沖上升沿的觸發進行計數;當CE接高電平時,CP端將被鎖定,不接受脈沖的觸發,
CD4017輸出端的
將保持其前一時刻的
不變。
電路的工作原理是:上電后CD4017復位,Y0輸出高電平,Y1~Y9輸出低電平,Y9的低電平接CE端,使CP端
接受計數脈沖的觸發。Y0輸出的高電平使二極管D5導通,RP1被接入音符振蕩器電路,振蕩器的工作頻率由RP1和C4決定,調節RP1
使揚聲器發出第一個音符。與此
,由VT1、VT2和R1、R2、C2組成的振蕩器開始向CP端發送計數脈沖,CD4017開始計數。第一個計數脈沖使Y1輸出高電平(其他輸出端均為低電平),二極管D5截止,D6導通,RP2被接入音符振蕩器電路,振蕩器的工作頻率由RP2和C4決定,調節RP2
使揚聲器發出第二個音符。

同理,第二個計數脈沖使Y2輸出高電平,二極管D6截止,D7導通,RP3將被接入音符振蕩器電路,振蕩器的工作頻率由RP3和C4決定,調節RP3
使揚聲器發出第三個音箱。以此類推,然后是第四個、第五個……
二極管D13導通,音符振蕩器發出第九個音符。最后是Y9輸出高電平,此高電平接到CE端使CD4017的CP端鎖定,不再接受計數脈沖的觸發。輸出端Y0~Y9將保持在Y9高電平,而Y0~Y8為低電平的輸出
不變,D5~D13
截止,音符振蕩器停振,揚聲器不發聲。K為門鈴按鈕,當有客到來時按一下K,R端變為高電平,CD4017在一瞬間復位,Y0端子輸出高電平,其余輸出端都變為低電平。
Y9輸出的低電平因接CE端,使CP端解鎖,恢復接受計數脈沖的觸發。在計數脈沖的觸發下,二極管D5~D13依次導通,RP1~RP9依次接入音符振蕩器,揚聲器依次奏響九個音符,完成一個工作周期。增大或減小電容C2的值,可以改變觸發脈沖的周期,從而可以改變每個音符發音的長短。
仔細調節RP1~RP9的值,使音符振蕩器按我們的
發出九個不同的樂音,九個樂音連貫的發出來就組成了一小段樂曲。
想讓其中的某一個音符發音時間稍長些,比如習慣上是最后一個音符發音時間長些。只要將Y7和Y8兩個輸出端并聯使用,并在兩者
用二極管進行隔離
。簡易電子門鈴制作完成。
