轉：新型高性能鋰電池充電器的設計方案分享
<<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》4 關于充電電量計數 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
DS2770也

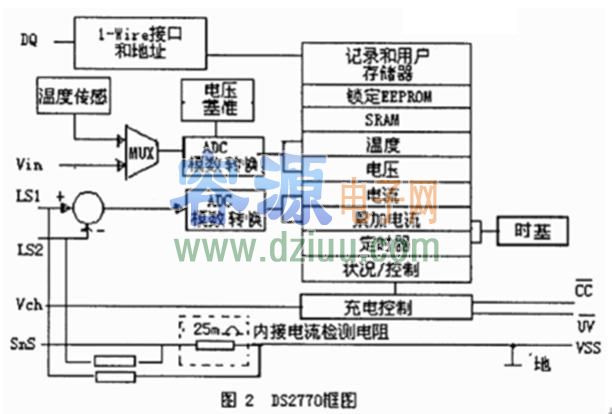

作一個高精度電量計。電流測量通過一個內部的25mΩ檢測電阻實現(見圖2
)，其最低分辨率為62.5μA，動態范圍高達±2A的平均電流。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
在GSM／CDMA應用中，DS2770可十分
地跟蹤放電電流，它內部的自動補償功能可在芯片整個工作范圍之內保持測量的精確度,并能對所累加的電流、電壓和溫度進行實時測量，再加上保存于DS2770內EEPROM的電池特性數據，使得主系統
器
精確計算出電量，
僅消耗很少的系統資源。而且
DS2770直接由電池驅動，電量計數信息在電池組被拿開或保護性故障電源失效時不會被丟失。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
5 實時時鐘RTC <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
DS2415為主系統提供了一個精度達2分鐘/月的RTC。它
一個32.768kHz／6pF的外部晶體連接到DS2415的Xl和X2引腳。 DS2415直接由電池供電，這是種結構是
充電器電路所沒有的優勢。而將DS2415時鐘置于MOSFET管的內側，可以為主系統提供一個高精度保障的時鐘，甚至當主系統電源失去時也可以保持正確的時間信息，免去了在主系統中
超級電容或紐扣電池
備用電源的麻煩。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
DS2415引腳功能: <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
Vbat充電電壓輸入腳2.5v.-5.5v. <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
類似上述也標明. <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
6 電池組信息的保存 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》容－源－電－子－網－為你提供技術支持
