介紹消防應急燈接線實物圖

、接線方式
　　各應急燈具宜設置專用線路，中途不設置開關。二線制和三線制型應急燈具可統一在專用電源上。各專用電源的設置應和相應的防火規范結合。應急電源與燈具分開旋轉的，其電氣連接應采用耐高溫電線，以滿足防火要求。
　　二線制 兩線線路的連接方法也是很簡單的，而且這種連接方法，主要還是使用常用性的接法。平時針對應急燈燈具的開關位置，也需要注意合理性的控制。當存在著斷網以及斷電的情況下，消防應急燈就會自動啟動工作狀態，是比較合適的一種連接線的方式。

　　三線制的連接方式，針對各種不同的連接方式，以及不同的連接特點，都能夠很好的避免掉，起到很好的應急作用。對于各種不同的建筑物體，如果不能夠充分的掌握好消防控制中心的話，各種不同位置的應急照明燈具，也可以適當的添加開關控制，或者是添加配電箱三線式的連接方式，就能夠放應急燈的工作變得更加靈敏。
　

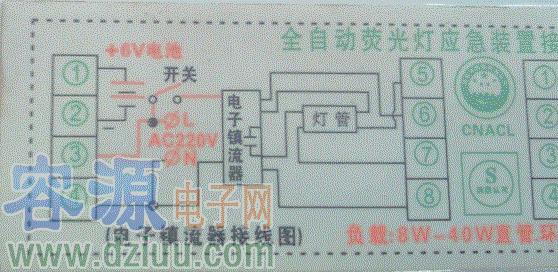

　　下圖中1、2號接線樁接外部的充電電池，1接電池正極，2接電池負極。3號樁接從墻壁控制開關出來的火線，（注意是經過開關控制、能開能關才行），4號樁接零線。沒有外接電池的話，停電時，燈是不會自動亮的。
　　

　　安裝應急燈的安全規范
　　一:在日常監督檢查中發現,由于接線方式錯誤導致應急照明燈具不能正常使用的情況很普遍。各應急燈具直設置專用線路,中途不設置開關。二線制和三線制型應急燈具可統-在專用電源上。各專用電源的設置應和相應的防火規范結合。應急電源與燈具分開旋轉的,其電氣連接應采用耐高溫電線,以滿足防火要求。
　　二:- 般安裝于疏散通道大門出[的門框上方,走廊、安全出口走道的墻壁上,距離地面約2米以上的高度;大型的電子市場、購物中心等場所,雙頭應急燈有直接壁掛安裝于立柱上面的。
　　三:在火災狀態下,靠近地面的煙少、氧氣多,人疏散的本能反應是彎腰或匍匐前進,因而局部高照度照明比高位安裝帶來的均勻照度更為有效。所以應提倡低位安裝, 即在靠近地面或在地面高度上提供疏散應急照明
。
