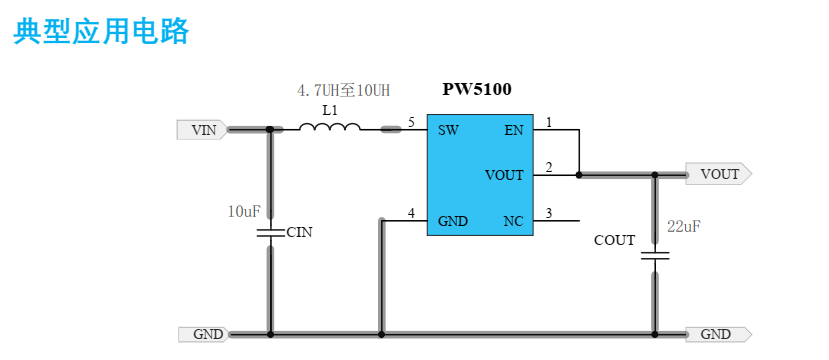

PW5100應用電路，1.2V升壓5V和2.4V升壓5V芯片，適用于鎳氫電池產品
PW5100具有寬范圍的輸入工作電壓，從很低的0.7V到5V電壓。
PW5100輸出電壓固定3V，3.3V，5V可選固
一節鎳氫電池1.2V升壓5V電路芯片，兩節鎳氫電池2.4V升壓到5V的電源芯片
PW5100具有寬范圍的輸入工作電壓，從很低的0.7V到5V電壓。
PW5100輸出電壓固定3V，3.3V，5V可選固定電壓版本。輸出電流可達600MA。
芯片內部包括輸出電壓反饋和修正網絡、紋波補償電路、啟動電路、振蕩電路、參考電壓電路、PFM 控制電路、過流保護電路、同步管控制以及功率管等。振蕩電路提供基準震蕩頻率和固定的脈寬；參考電壓電路提供穩定的參考電平；并且由于采用內部的修正技術.
產品特點
⚫ 效率可達： 95％
⚫ 高工作頻率： 1.2MHz
⚫ 寬輸入電壓范圍：0.7V～ 5.0V
⚫ 輸出電壓可達： 600MA
⚫ 輸入靜態電流： 10uA@VIN=2.0V
⚫ 輸出電壓可選： 3.0V，3.3V，5.0V
⚫ 低紋波,低噪聲： ±10mV@Io=50mA
非常感謝用戶kuakewei 的投稿！
本文地址：http://www.flswjt.cn/Components/PW5100-11552.shtml
