濾波效果的15V穩壓電源   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

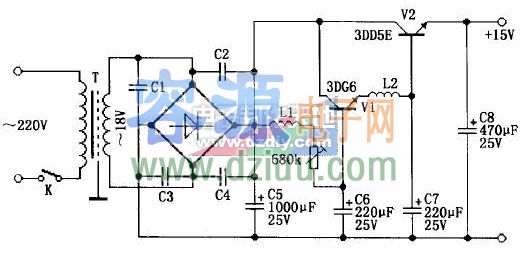

較高檔次的擴音機的前置和收音頭，對電源的濾波要求非常高，從揚聲器里不能聽到一點交流聲。這里介紹的這款電源使用較小的電容就能達到幾乎消除交流聲的目的，其電路見圖。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    圖中電路，V1和V2組成復合管，該電路與其他電路不同的地方主要是把濾波元件加在了復合管的基極。復合管的放大系數β=β1·β2，因而從V2發射極取得的濾波效果相當于直接使用L1和C6的β1倍，相當于在電路中加入了大電容和大電感，電路中大部分交流聲被抑制；

加人了L2和c7后，的濾波效果也被V2擴大了β2倍，進一步濾去殘余交流聲。把電感加在復合管基極的另一個優點是：基極電流較小，電感可以用很細的銅線繞制。該電路的L1和L2是用直徑為0.1 5mm左右的漆包線在1／4w、100kΩ的電阻上亂繞200匝而成。

    復合管在本電路中有小范圍的穩壓作用。制作時，可根據自己的選擇三極管和其他元件。
